Dřevěné pruty s nůžkovými klouby

Model ke stažení

7. července 2022

003540

Andreas Hörold

RFEM 6

Pruty

Dřevěné konstrukce | Obecné

Nosníky | Prosté nosníky

Popis

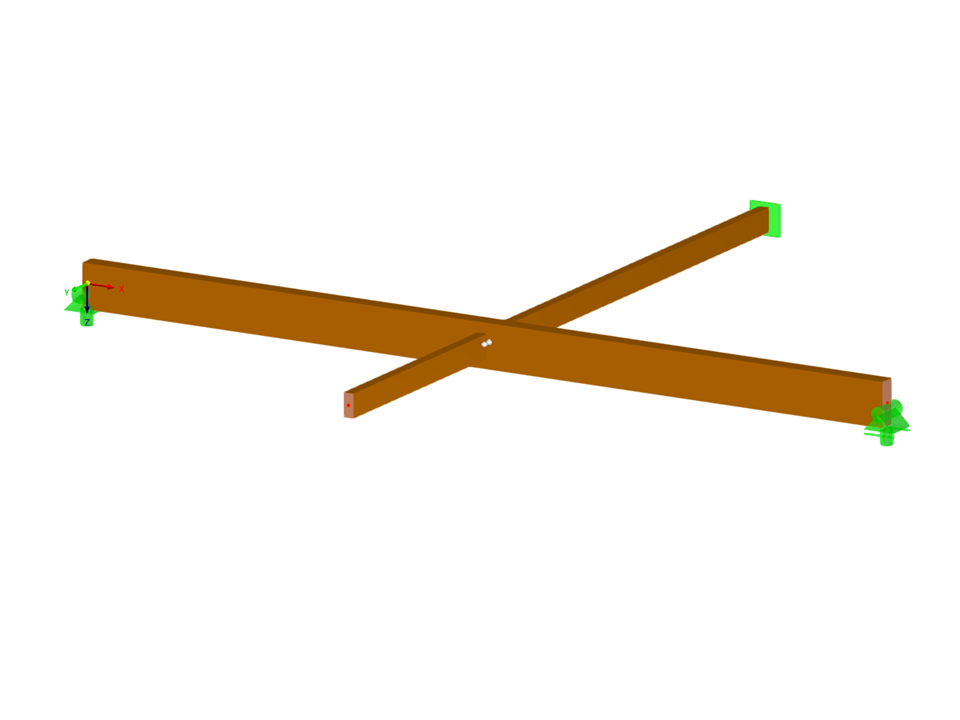

Stáhněte si zde model protínajících se dřevěných prutů s nůžkovými klouby a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.

Tento model byl použit ve bezplatném webináři „Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal“, který se konal dne 7. července 2022 v angličtině (5. července 2022 v němčině).

Model použitý v

Klíčová slova

RFEM 6 Nůžkový kloub

Napište komentář...

0 Komentář

Počet uzlů 5
Počet linií 3
Počet prutů 3
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 1
Počet kombinací zatížení 1
Počet kombinací výsledků 0
Celková hmotnost 0,070 t
Rozměry 5,000 x 0,000 x 4,500 m

0 0

Vyloučení odpovědnosti

Modely ke stažení

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
