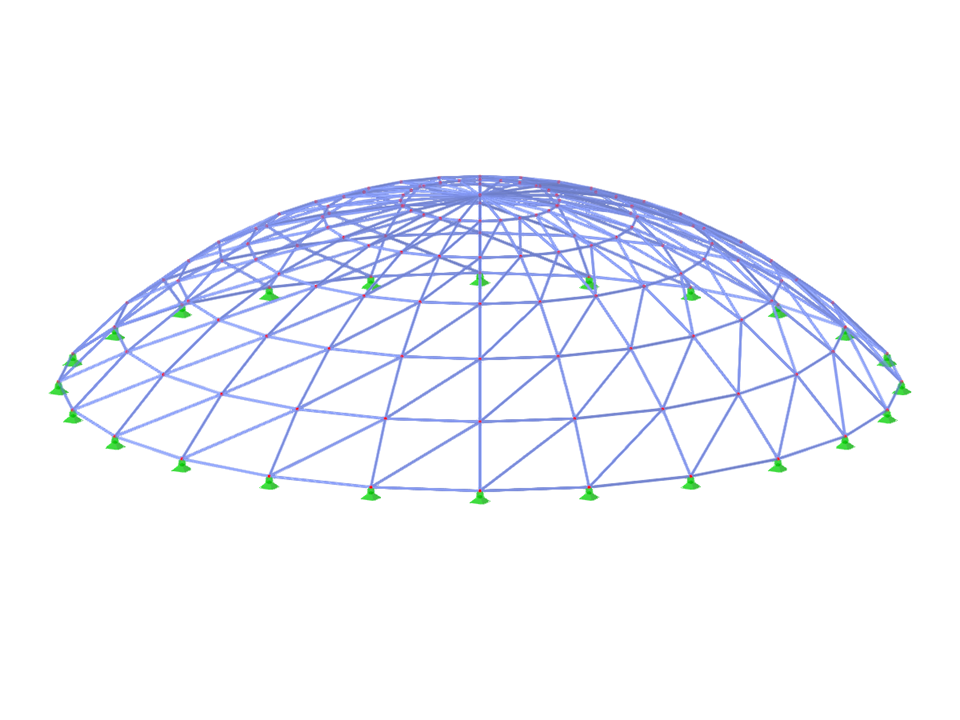

TSC006-b | Prutový systém pro kulové plochy
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 145 |
| Počet linií | 408 |
| Počet prutů | 408 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 5,369 t |
| Rozměry | 24,000 x 5,500 x 24,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
