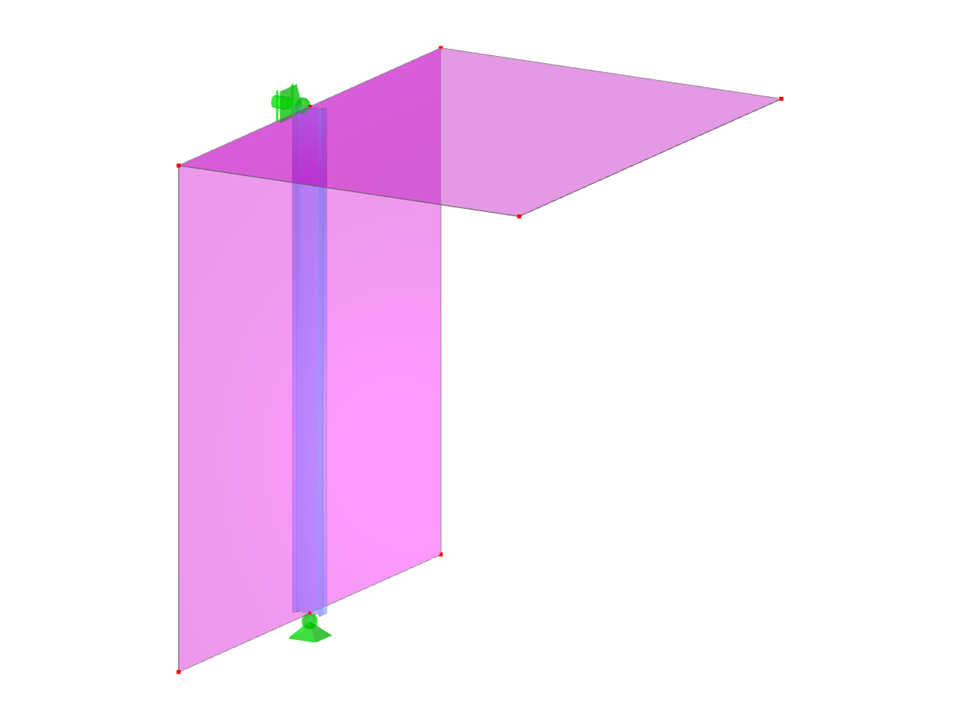

CLN001-a | Sloup | Středový sloup

V tomto příspěvku ukážeme a vysvětlíme vliv ohybové tuhosti lan na jejich vnitřní síly. V tomto příspěvku také poradíme, jak tento vliv snížit.

Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.

Výměna dat mezi programy RFEM 6 a Allplan může probíhat prostřednictvím souborů různých formátů. V tomto příspěvku popíšeme výměnu dat pro vypočítanou výztuž plochy pomocí rozhraní ASF. Hodnoty pro výztuž z programu RFEM tak můžete zobrazit v programu Allplan jako izočáry výztuže nebo barevné obrázky výztuže.

V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.

V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.

Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.

• Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
• Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
• Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
• Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
• Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
• Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
• Posouzení štíhlostních poměrů sloupů a ztužení
