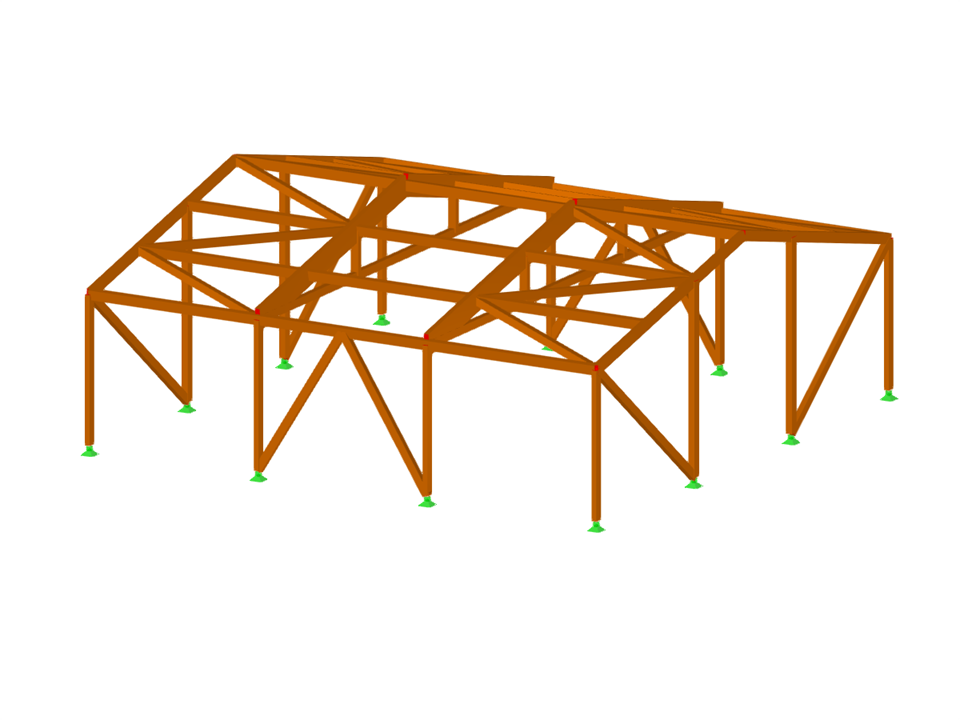

Konstrukce dřevěné haly

Model ke stažení

1. září 2022

003699

Gerhard Rehm

RSTAB 9

Pruty

Dřevěné konstrukce | Obecné

Popis

Příklad dřevěné konstrukce

Klíčová slova

Příklady Dřevěné konstrukce

Napište komentář...

0 Komentář

Počet uzlů 46
Počet linií 67
Počet prutů 67
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 5
Počet kombinací zatížení 39
Počet kombinací výsledků 0
Celková hmotnost 5,883 t
Rozměry 15,000 x 5,822 x 15,000 m

0 0

Vyloučení odpovědnosti

Modely ke stažení

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
