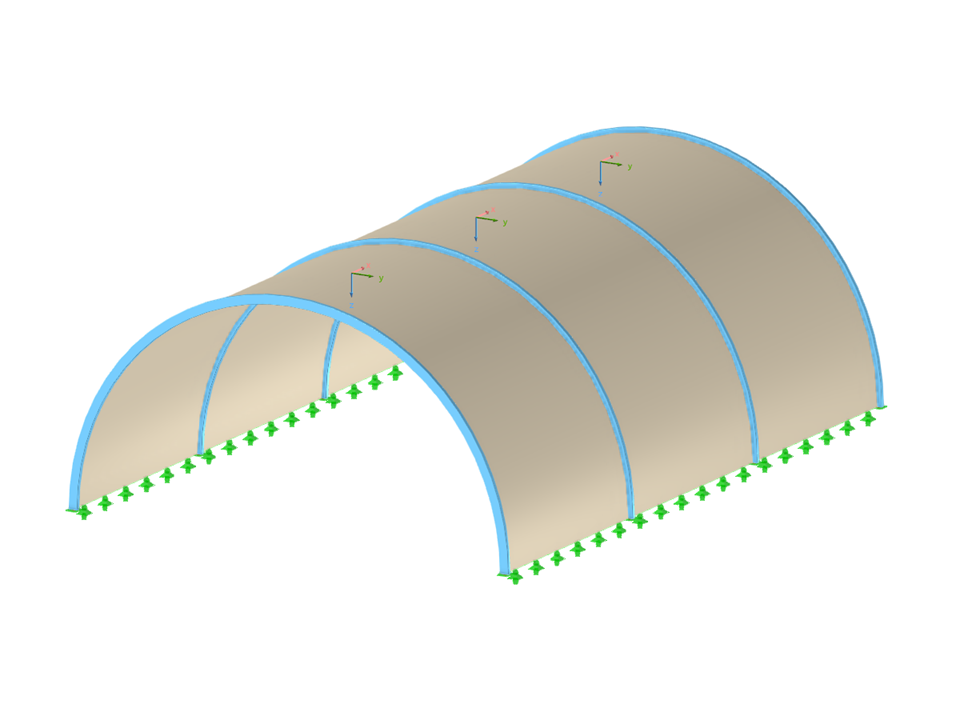

Membránová konstrukce na obloucích bez montážního podepření

Soulad se stavebními normami, jako je Eurokód, je nezbytný pro zajištění bezpečnosti, strukturální integrity a udržitelnosti budov a konstrukcí. V tomto procesu hraje důležitou roli numerická simulace proudění (CFD), která simuluje chování tekutin, optimalizuje návrhy a pomáhá architektům a inženýrům splnit požadavky Eurokódu na analýzu zatížení větrem, přirozené větrání, požární bezpečnost a energetickou účinnost. Začleněním CFD do procesu navrhování mohou odborníci vytvářet bezpečnější, efektivnější budovy, které splňují nejvyšší konstrukční evropské normy.

Ve výpočetní dynamice tekutin (CFD) lze složité plochy, které nejsou zcela celistvé, modelovat pomocí porézního nebo permeabilního média. V reálném světě to jsou například tkaninové větrolamy, drátěné sítě, děrované fasády a opláštění, žaluzie, svazky trubek (soubory horizontálních válců) a další.

Větrolamy jsou speciální tkaninové konstrukce, které chrání životní prostředí před škodlivými chemickými částicemi, omezují větrnou erozi a pomáhají zachovat cenné zdroje. Programy RFEM a RWIND se používají pro analýzu větrolamů jako programy pro jednosměrnou interakci proudění a konstrukce (FSI).
V tomto příspěvku ukážeme, jak lze provést statické posouzení větrolamů pomocí programů RFEM a RWIND.

Ve srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:

• Zadání všech okrajových podmínek pro zatížení určující tvar v jednom zatěžovacím stavu
• Uložení výsledků form-findingu jako počátečního stavu pro další analýzu modelu
• Automatické přiřazení počátečního stavu form-findingu generátorem kombinací ke všem zatěžovacím situacím jedné návrhové situace
• Dodatečné geometrické okrajové podmínky určující tvar pro pruty (délka bez zatížení, maximální svislý průvěs, svislý průvěs v dolním bodě)
• Dodatečné okrajové podmínky pro zatížení určující tvar pro pruty (maximální síla v prutu, minimální síla v prutu, vodorovná tahová složka, tah na konci i, tah na konci j, minimální tah na konci i, minimální tah na konci j)
• Typ materiálu „Tkanina“ a „Fólie“ v databázi materiálů
• Paralelní form-findingy v jednom modelu
• Simulace po sobě jdoucích stavů form-findingu ve spojení s addonem Analýza fází výstavby (CSA)

Jakmile aktivujete addon Form-finding v Základních údajích, přiřadí se zatěžovacím stavům kategorie "Předpětí" ve spojení se zatíženími pro form-finding z katalogu zatížení na pruty, plochy a tělesa formující účinek. Jedná se přitom o zatěžovací stav předpětí. Ten se tak promění v analýzu form-findingu pro celý model se všemi definovanými pruty, plochami a tělesy. Tvarování příslušných prutových a membránových prvků obsažených v celkovém modelu dosáhnete pomocí speciálních zatížení pro form-finding a ostatních zadaných zatížení. Zatížení pro form-finding popisují očekávaný deformační nebo silový stav po form-findingu v prvcích. Ostatní zatížení popisují vnější zatížení celého systému.

Víte, jak přesně probíhá form-finding? Nejdříve se při procesu form-finding v zatěžovacím stavu typu "Předpětí" posune pomocí iteračních výpočtových smyček počáteční geometrie sítě do optimální rovnovážné polohy. Pro tuto úlohu používá program metodu Updated Reference Strategy (URS) od prof. Bletzingera a prof. Ramma. Tato technika se vyznačuje rovnovážnými tvary, které po výpočtu téměř přesně odpovídají původně zadaným okrajovým podmínkám form-findingu (průvěs, síla a předpětí).

Kromě pouhého popisu očekávaných sil nebo průvěsů hledaného tvaru umožňuje celistvý přístup metodou URS také zohlednění ostatních sil. To umožňuje v celém procesu např. popis vlastní tíhy nebo pneumatického tlaku pomocí odpovídajících zatížení prvků.

Se všemi těmito možnostmi má výpočetní jádro potenciál pro výpočet antiklastických a synklastických tvarů v rovnováze sil pro rovinné nebo rotačně symetrické geometrie. Aby bylo možné použít oba typy jednotlivě nebo společně v jednom prostředí, jsou ve výpočtu dva možné způsoby, jak popsat vektory síly při form-findingu:

• Tahová metoda - popis vektorů sil při form-findingu v prostoru pro rovinné geometrie
• Průmětová metoda - popis vektorů sil při form-findingu v rovině průmětu s fixací vodorovné polohy pro kuželové geometrie
