Stáhněte si zde model garáže s polopropustnou plochou a otevřete ho v programu pro simulaci větru RWIND.

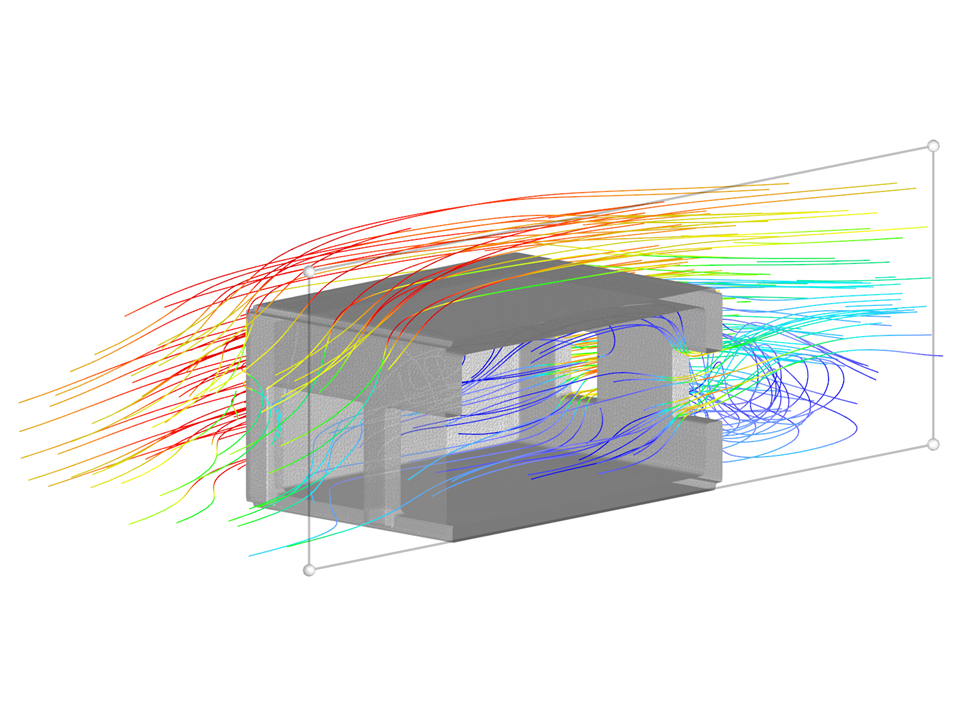

Model garáže s polopropustnou plochou
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Databáze znalostí
Databáze znalostí
Pokud máte pro svůj model experimentálně stanovené hodnoty tlaku na plochách, lze je použít na modelu konstrukce v programu RFEM 6, zpracovat v programu RWIND 2 a zohlednit jako zatížení větrem při statické analýze v programu RFEM 6.
Jak tyto experimentálně stanovené hodnoty uplatníte, se dozvíte v tomto odborném článku.
Výsledky programu RWIND si můžete zobrazit přímo v hlavním programu. V navigátoru Výsledky vyberte ze seznamu nahoře typ výsledků "Analýza simulace větru".
V současnosti máte k dispozici následující výsledky, které se vztahují k výpočetní síti programu RWIND:
- Plošný tlak
- Koeficient cp plochy
- Vzdálenost stěny y+ (stacionární proudění)
Pomocí programu RWIND 2 Pro lze pro plochu snadno zadat propustnost. Potřebujete jen zadat
- Darcyho součinitel D,
- inerciální součinitel I a
- délku porézního média ve směru proudění L,
pro definici tlakových okrajových podmínek mezi přední a zadní stranou porézní zóny. Tímto nastavením získáte model proudění touto zónou se zobrazením rozdílných výsledků na obou stranách oblasti zóny.
Ale to není vše. Generování zjednodušeného modelu dále rozpozná propustné zóny a zohlední příslušné otvory v plášti modelu. Složitému geometrickému modelování propustného porézního prvku se můžete vyhnout. Pochopitelně - to je pro vás dobrá zpráva! Díky pouhému zadání parametrů propustnosti můžete tento nepříjemný proces obejít. Použijte tuto funkci pro simulaci propustných sítí na lešení, prachových clon, síťových konstrukcí a podobně. Budete nadšeni!
Zdroje informací
Znáte již editor pro úpravu zahuštění sítě? Bude vám při práci velkým pomocníkem! Proč? Zcela jednoduše – jsou v něm k dispozici následující možnosti:
- Grafická vizualizace oblastí se zahuštěním sítě prvků
- Zahuštění sítě na zónách
- Možnost deaktivovat standardní 3D zahuštění sítě objemů s přechodem na odpovídající ruční 3D zahuštění sítě
Tyto možnosti vám pomohou formulovat vhodná pravidla pro vytvoření sítě celého modelu, a to i u modelů neobvyklých rozměrů. Použijte editor pro efektivní zadání malých detailů modelu na velkých budovách nebo detailní oblasti sítě v úplavu za modelem. Budete nadšeni!
