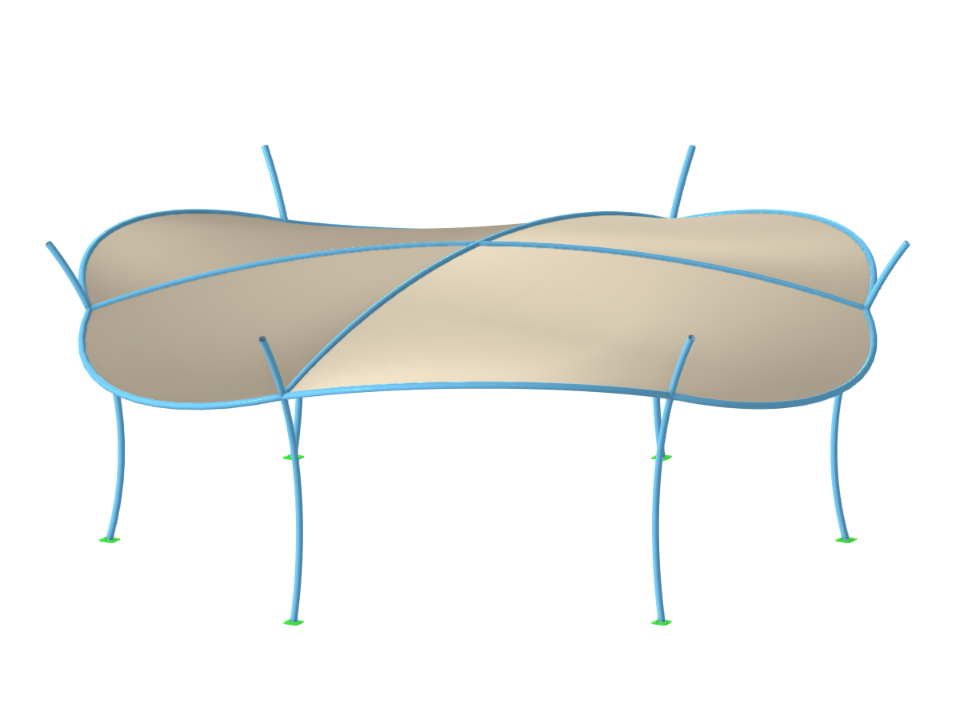

Membránová konstrukce

Soulad se stavebními normami, jako je Eurokód, je nezbytný pro zajištění bezpečnosti, strukturální integrity a udržitelnosti budov a konstrukcí. V tomto procesu hraje důležitou roli numerická simulace proudění (CFD), která simuluje chování tekutin, optimalizuje návrhy a pomáhá architektům a inženýrům splnit požadavky Eurokódu na analýzu zatížení větrem, přirozené větrání, požární bezpečnost a energetickou účinnost. Začleněním CFD do procesu navrhování mohou odborníci vytvářet bezpečnější, efektivnější budovy, které splňují nejvyšší konstrukční evropské normy.

Ve výpočetní dynamice tekutin (CFD) lze složité plochy, které nejsou zcela celistvé, modelovat pomocí porézního nebo permeabilního média. V reálném světě to jsou například tkaninové větrolamy, drátěné sítě, děrované fasády a opláštění, žaluzie, svazky trubek (soubory horizontálních válců) a další.

Větrolamy jsou speciální tkaninové konstrukce, které chrání životní prostředí před škodlivými chemickými částicemi, omezují větrnou erozi a pomáhají zachovat cenné zdroje. Programy RFEM a RWIND se používají pro analýzu větrolamů jako programy pro jednosměrnou interakci proudění a konstrukce (FSI).
V tomto příspěvku ukážeme, jak lze provést statické posouzení větrolamů pomocí programů RFEM a RWIND.

Ve srovnání s přídavným modulem RF-FORM-FINDING (RFEM 5) jsou v addonu Form-finding pro RFEM 6 přidány následující nové funkce:

• Zadání všech okrajových podmínek pro zatížení určující tvar v jednom zatěžovacím stavu
• Uložení výsledků form-findingu jako počátečního stavu pro další analýzu modelu
• Automatické přiřazení počátečního stavu form-findingu generátorem kombinací ke všem zatěžovacím situacím jedné návrhové situace
• Dodatečné geometrické okrajové podmínky určující tvar pro pruty (délka bez zatížení, maximální svislý průvěs, svislý průvěs v dolním bodě)
• Dodatečné okrajové podmínky pro zatížení určující tvar pro pruty (maximální síla v prutu, minimální síla v prutu, vodorovná tahová složka, tah na konci i, tah na konci j, minimální tah na konci i, minimální tah na konci j)
• Typ materiálu „Tkanina“ a „Fólie“ v databázi materiálů
• Paralelní form-findingy v jednom modelu
• Simulace po sobě jdoucích stavů form-findingu ve spojení s addonem Analýza fází výstavby (CSA)

Ve srovnání s přídavným modulem RF-/STEEL Warping Torsion (RFEM 5 / RSTAB 8) obsahuje addon Vázané kroucení (7 stupňů volnosti) pro RFEM 6 / RSTAB 9 následující nové funkce:

• Úplná integrace do prostředí programů RFEM 6 a RSTAB 9
• 7. stupeň volnosti se zohledňuje přímo při výpočtu prutů v programu RFEM/RSTAB na celém systému
• Pro výpočet na zjednodušených náhradních systémech již není nutné definovat podporové podmínky nebo tuhosti pružin
• Možnost kombinace s dalšími addony, například pro výpočet kritických zatížení pro vzpěr zkroucením a klopení s addonem Stabilita konstrukce
• Bez omezení na tenkostěnné ocelové průřezy (možný je také výpočet kritického momentu při klopení u dřevěných nosníků s masivním průřezem)

Ve srovnání s přídavným modulem RF-/DYNAM Pro - Natural Vibrations (RFEM 5 / RSTAB 8) jsou v addonu Modální analýza pro RFEM 6 / RSTAB 9 přidány následující nové funkce:

• Přednastavené kombinační součinitele pro různé normy (EC 8, ASCE atd.)
• Možnost zanedbání hmot (např. hmoty základů)
• Metody stanovení počtu vlastních tvarů (uživatelské zadání, automaticky - pro dosažení faktorů účinných modálních hmot, automaticky - pro dosažení maximální vlastní frekvence)
• Zobrazení výsledných modálních hmot, účinných modálních hmot, součinitelů modálních hmot a podílových součinitelů
• Tabulkové a grafické zobrazení hmot v bodech sítě
• Různé možnosti změny měřítka pro vlastní tvary v navigátoru výsledků
