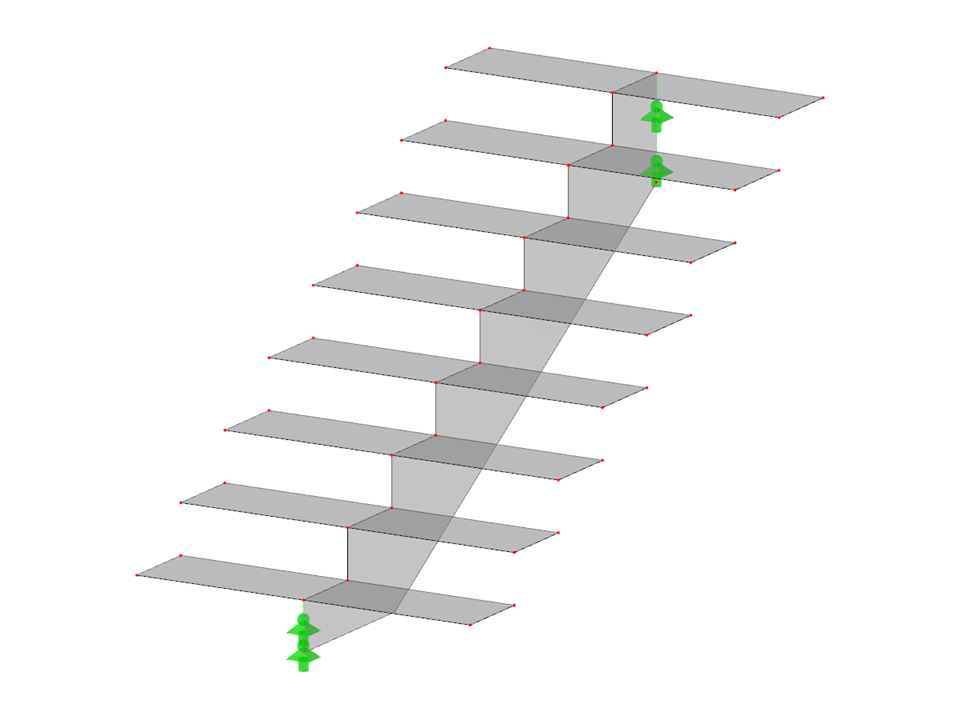

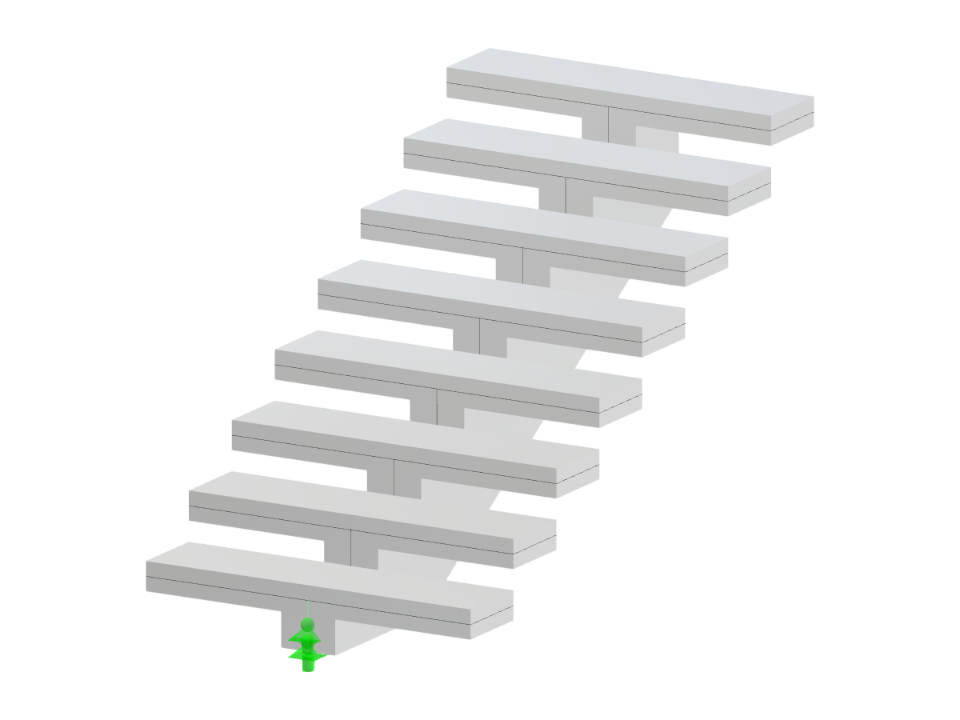

Jednoramenné betonové schodiště podepřené středovou (páteřní) schodnicí. Páteřní schodnice probíhá pod nášlapnými stupni schodiště a je ukotvena do okolní konstrukce, což zajišťuje stabilitu a oporu.
STC030 | Jednoramenné schodiště s páteřní schodnicí
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 51 |
| Počet linií | 51 |
| Počet prutů | 0 |
| Počet ploch | 9 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,091 t |
| Rozměry | 1,200 x 1,360 x 2,200 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
