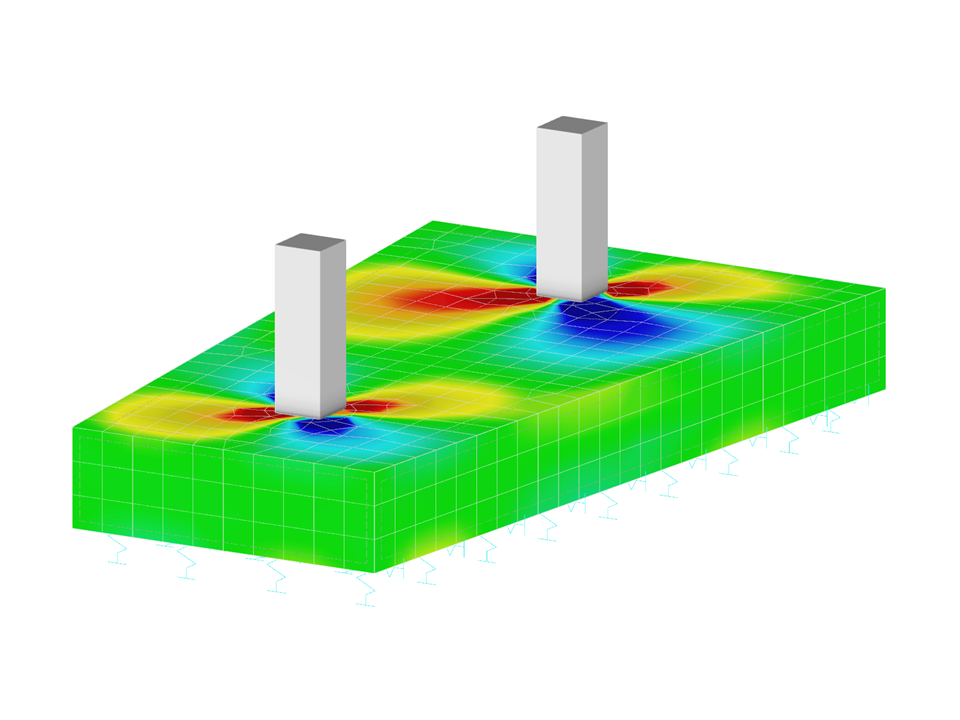

Kombinovaná trapézová patka ze železobetonu.
Model vytvořený technickou skupinou Dlubal Latam. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Lichoběžníková kombinovaná patka
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 12 |
| Počet linií | 14 |
| Počet prutů | 2 |
| Počet ploch | 6 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 17,300 t |
| Rozměry | 3,000 x 1,600 x 5,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
