Online manuál programu RFEM - Plochy (anglicky)

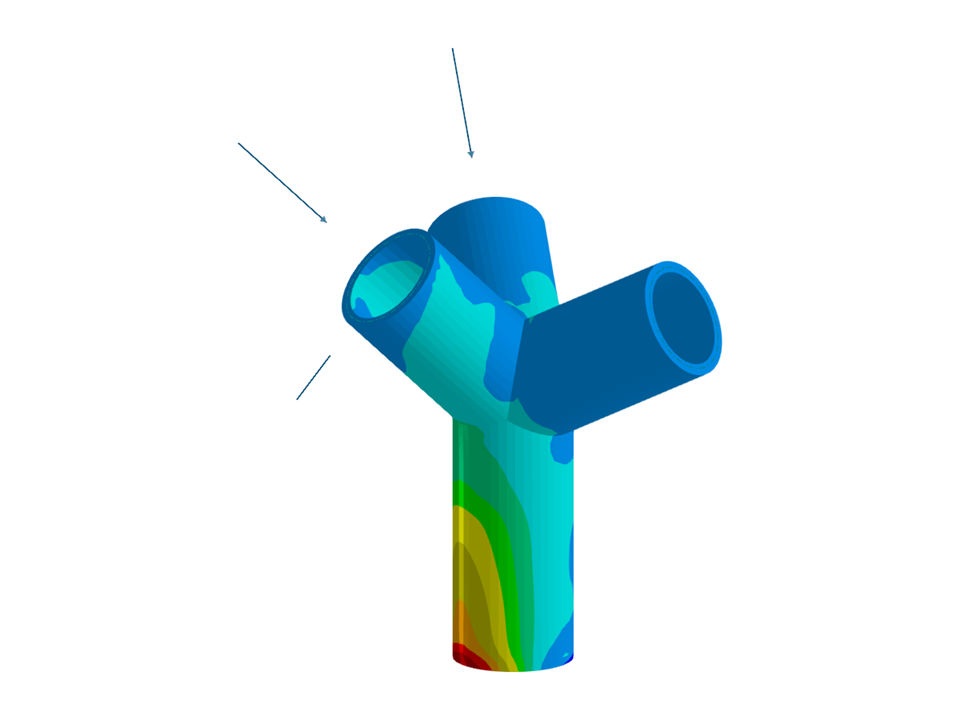

Přípoj z příhradové konstrukce. Modelováno v programu Rhino pro analýzu vnitřních sil v programu RFEM6.
Kloub z lité oceli
| Počet uzlů | 62 |
| Počet linií | 146 |
| Počet prutů | 0 |
| Počet ploch | 54 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,636 t |
| Rozměry | 1,621 x 1,995 x 1,653 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
