004041

16.3.2023

Parametrizace geometrie průřezu ocelového zábradlí.

Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.

Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

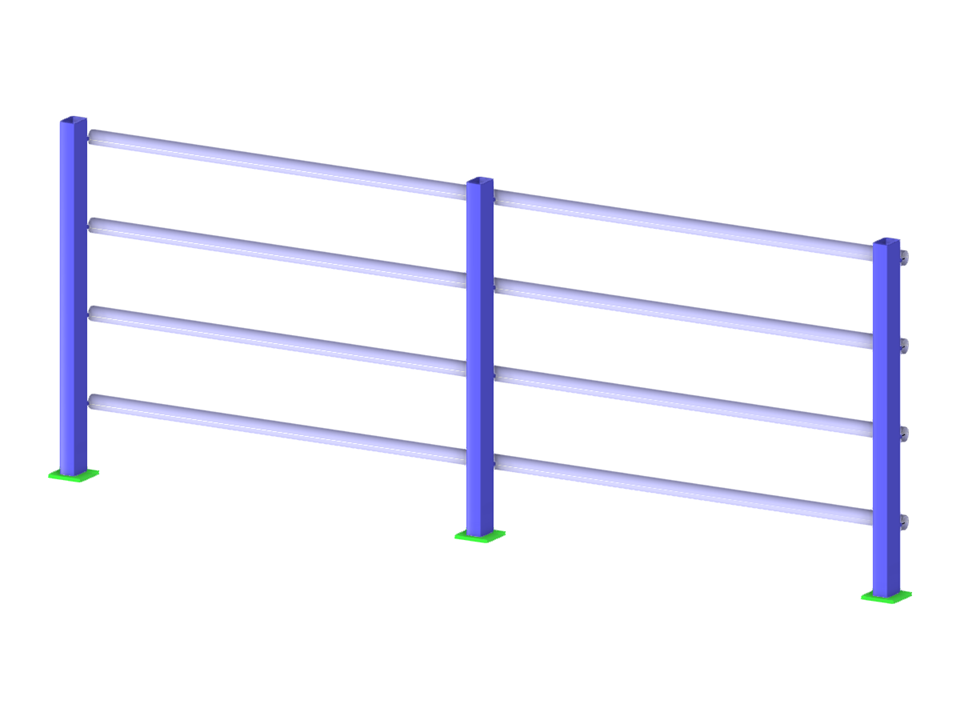

Průřez zábradlí

Verze souboru

Dynamicky upravitelné parametry bloku
Počet uzlů	30
Počet linií	19
Počet prutů	19
Počet ploch	0
Počet těles	0
Počet zatěžovacích stavů	1
Počet kombinací zatížení	0
Počet kombinací výsledků	0
Celková hmotnost	0,068 t
Rozměry	3,600 x 1,400 x 0,140 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
