Parametrizace geometrie ocelového držáku s proměnným obdélníkovým průřezem modelovaným jako plochy.
- Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).

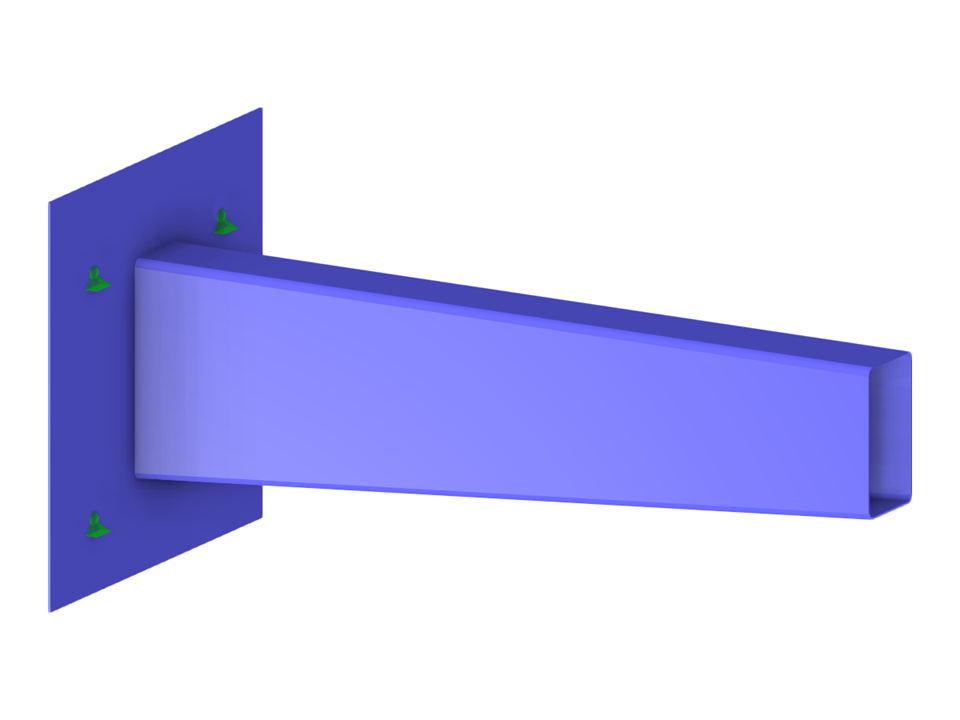

Ocelová konzola
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 36 |
| Počet linií | 32 |
| Počet prutů | 0 |
| Počet ploch | 13 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,029 t |
| Rozměry | 1,200 x 0,600 x 0,600 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
