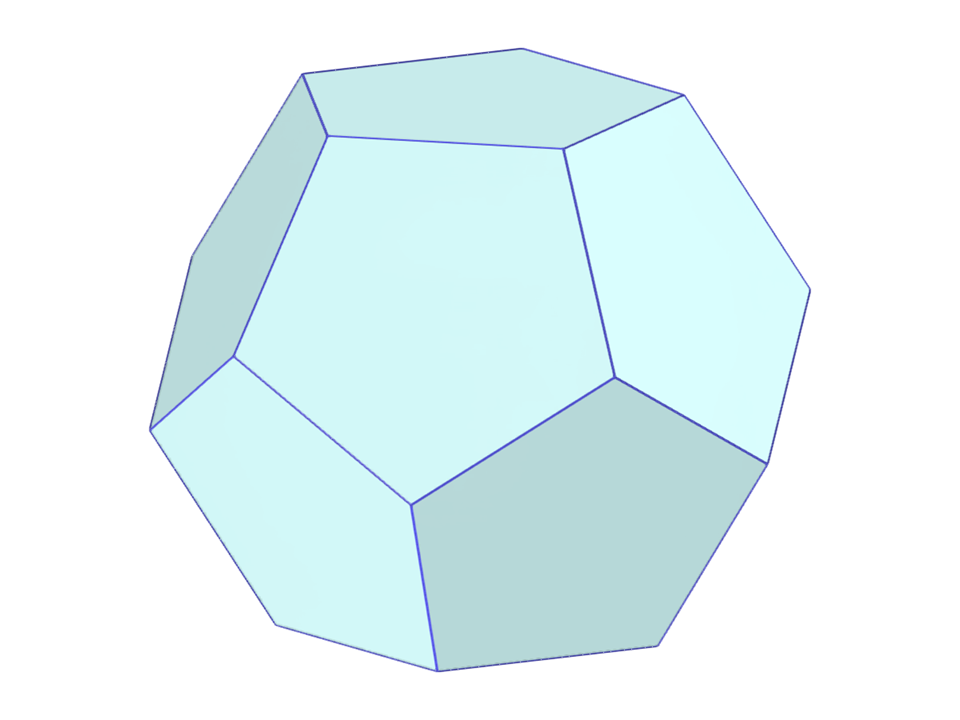

Parametrizace geometrie dvanáctistěnu.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).
Dvanáctistěn
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 20 |
| Počet linií | 30 |
| Počet prutů | 30 |
| Počet ploch | 12 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 55,710 t |
| Rozměry | 3,929 x 3,179 x 3,737 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
