Online manuál programu RFEM - Plochy (anglicky)
Parametrizace zakřiveného příhradového nosníku, který je tvořen třemi prameny kruhových ocelových nosníků.
Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.

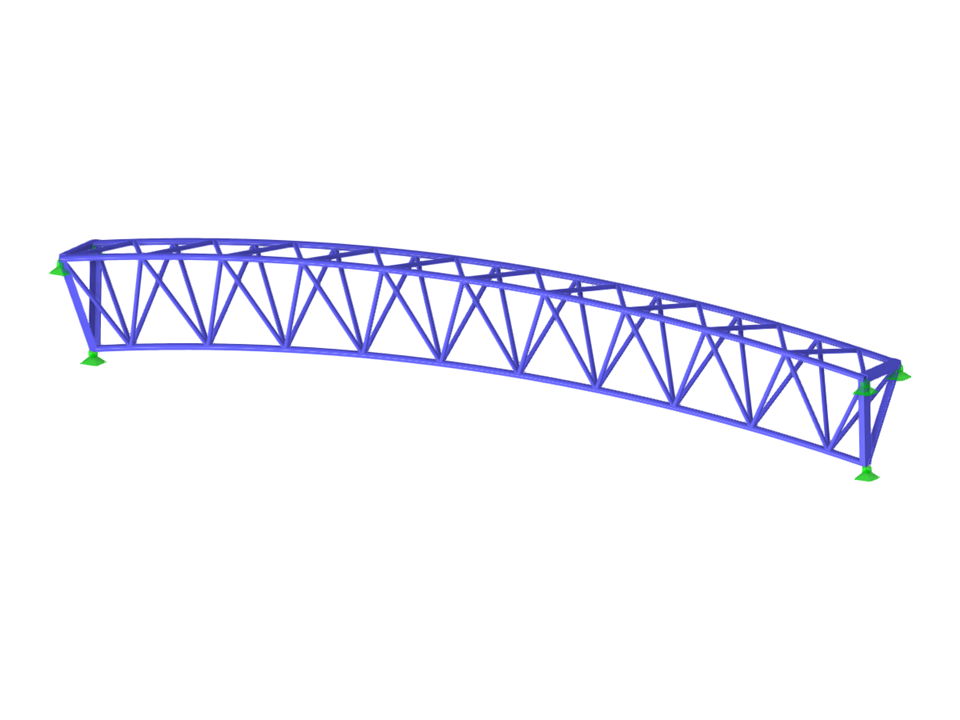

Zakřivený příhradový nosník
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 44 |
| Počet linií | 69 |
| Počet prutů | 69 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,039 t |
| Rozměry | 2,778 x 0,417 x 0,200 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
