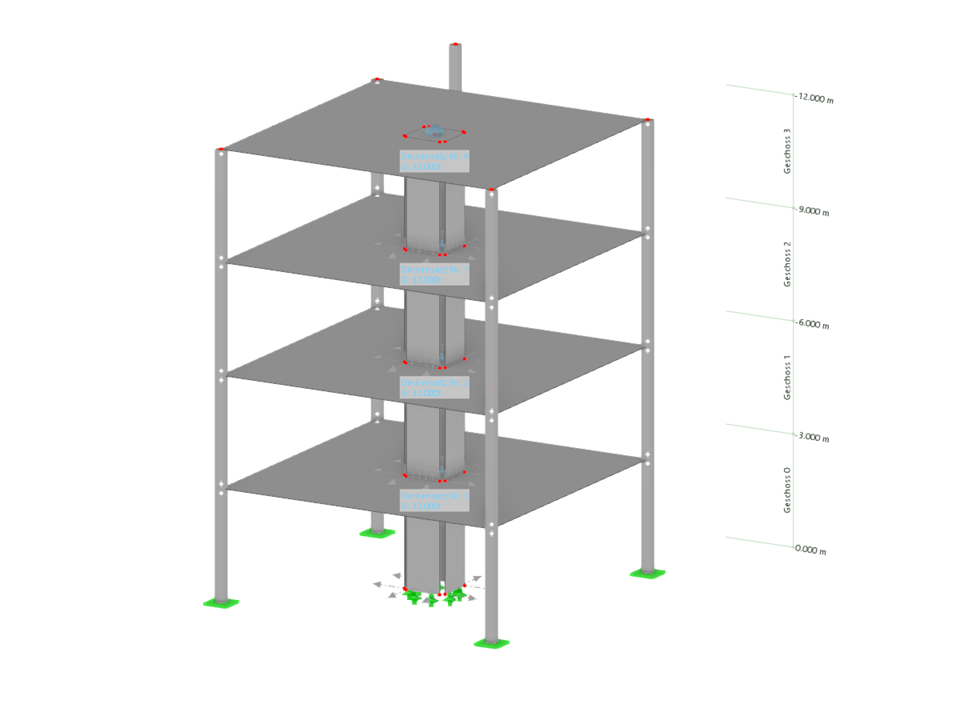

Budova o 4 podlažích
| Počet uzlů | 74 |
| Počet linií | 92 |
| Počet prutů | 24 |
| Počet ploch | 20 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 128,000 t |
| Rozměry | 8,000 x 12,000 x 12,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
V addonu Posouzení železobetonových konstrukcí máte možnost provést zjednodušené posouzení požární odolnosti podle EN 1992-1-2 pro sloupy (kapitola 5.3.2) a nosníky (kapitola 5.6).
Pro zjednodušené posouzení požární odolnosti máte k dispozici následující posouzení:
- Sloupy: Minimální rozměry průřezu pro obdélníkové a kruhové průřezy podle tabulky 5.2a a rovnice 5.7 pro výpočet doby trvání požáru
- Nosníky: Minimální rozměry a osové vzdálenosti podle tabulek 5.5 a 5.6
Vnitřní síly pro posouzení požární odolnosti lze stanovit dvěma způsoby.
- 1 Vnitřní síly mimořádné návrhové situace se přímo zohledňují při posouzení.
- 2 Součinitelem Eta,fi (ηfi)se redukují vnitřní síly z posouzení za normální teploty a použijí se při posouzení za požáru.
Dále máte možnost nechat si stanovit osovou vzdálenost podle rovnice 5.5.
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
