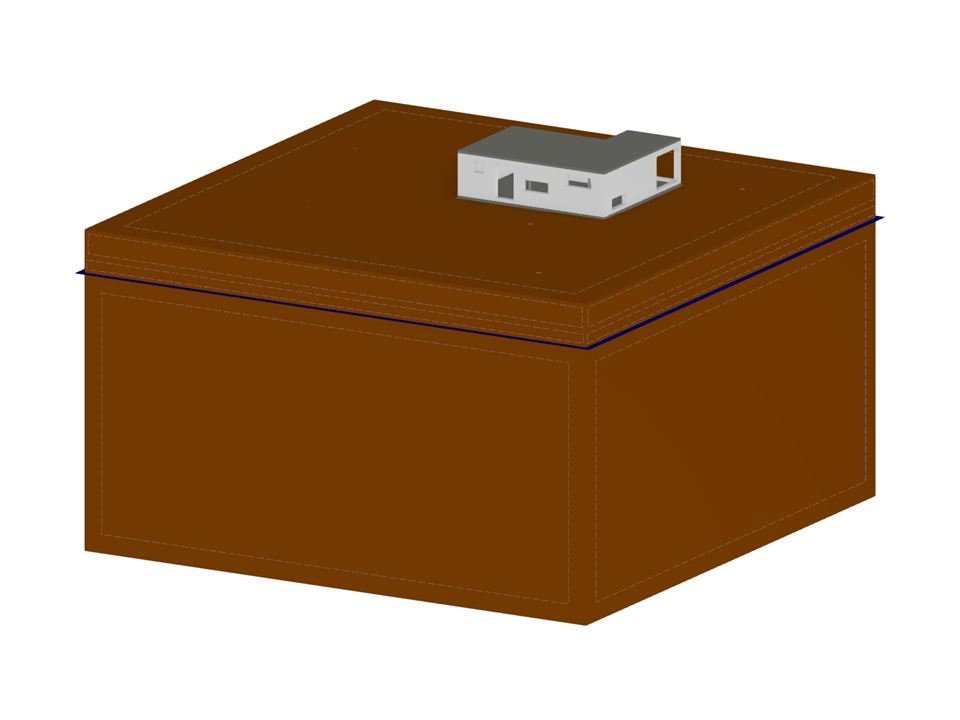

půdní masiv
Počet uzlů | 20 |
Počet linií | 32 |
Počet prutů | 0 |
Počet ploch | 17 |
Počet těles | 3 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 59840,000 t |
Rozměry | 41,000 x 26,400 x 41,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Způsob, jak použít údaje získané z terénních zkoušek v addonu a jak použít charakteristiky ze zemních sond pro stanovení požadovaných půdních masivů byl popsán v článku databáze znalostí „Vytvoření tělesa podloží ze zemních sond v programu RFEM 6“. V tomto příspěvku budeme pokračovat popisem postupu výpočtu sedání a tlaků v základové spáře železobetonové budovy.
V addonu Geotechnická analýza máte k dispozici materiálový "Hoek-Brownův" model. Model znázorňuje lineárně-elastické ideálně-plastické chování materiálu. Jeho nelineární kritérium pevnosti je nejběžnějším kritériem porušení u hornin a skalního podloží.
Parametry materiálu lze zadat
- přímo v parametrech horniny anebo
- klasifikací GSI.
Další informace o tomto materiálovém modelu a zadání v programu RFEM najdete v příslušné kapitole Hoek-Brownův model v online manuálu k addonu Geotechnická analýza.
Jste připraveni na vyhodnocení? K tomu vám slouží výpočtové diagramy, které znázorňují průběh určitého výsledku při výpočtu.
Přiřazení svislé a vodorovné osy diagramu výpočtu můžete libovolně definovat. Můžete tak například zobrazit průběh sedání určitého uzlu v závislosti na zatížení
Vaše data jsou vždy zdokumentována ve vícejazyčném tiskovém protokolu. Obsah můžete kdykoli upravit a uložit jako šablonu. Také obrázky, texty, vzorce v MathML a dokumenty PDF můžete do protokolu vložit jen na několik kliknutí.
Chcete modelovat a analyzovat chování půdního tělesa? Za tímto účelem byly v programu RFEM implementovány speciální vhodné materiálové modely.
K dispozici máte modifikovaný Mohrův-Coulombův model s lineárně elastickým ideálně plastickým modelem a nelineárně elastický model s edometrickou závislostí napětí a přetvoření. Mezní kritérium, které popisuje přechod z pružné oblasti do oblasti plastického tečení, se stanoví podle Mohra-Coulomba.
