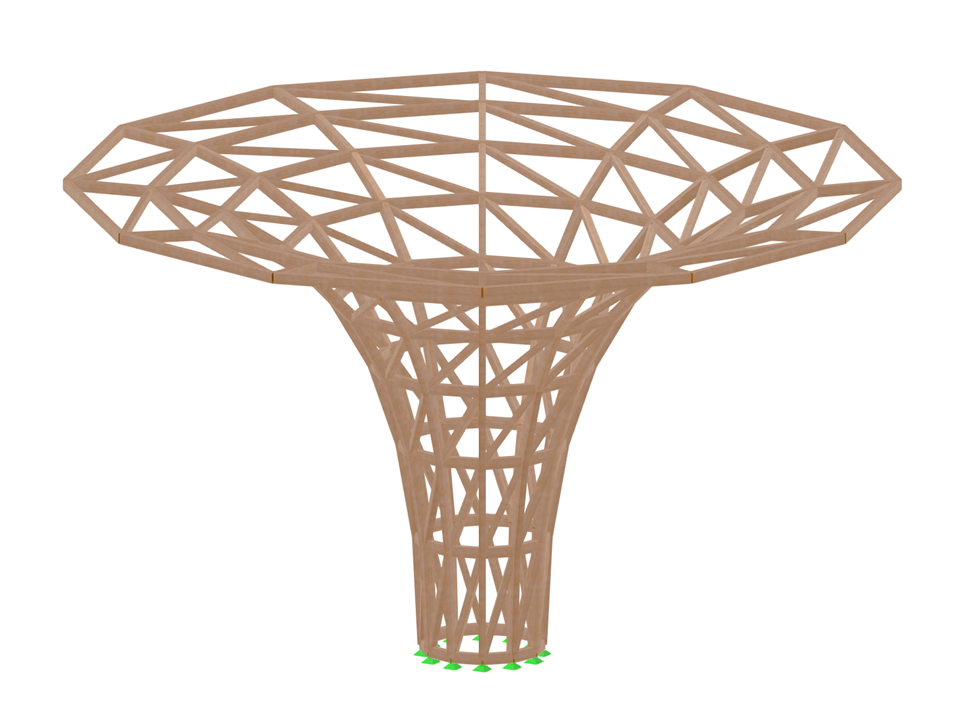

Mřížová skořepina ze dřeva | Statický model pro RFEM 6 ke stažení.
Mřížová skořepina ze dřeva | Trojúhelníkový rastr
Počet uzlů | 108 |
Počet linií | 300 |
Počet prutů | 308 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 4,216 t |
Rozměry | 14,000 x 8,000 x 14,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
