Parametrizace geometrie nosníku s vysokým průřezem.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

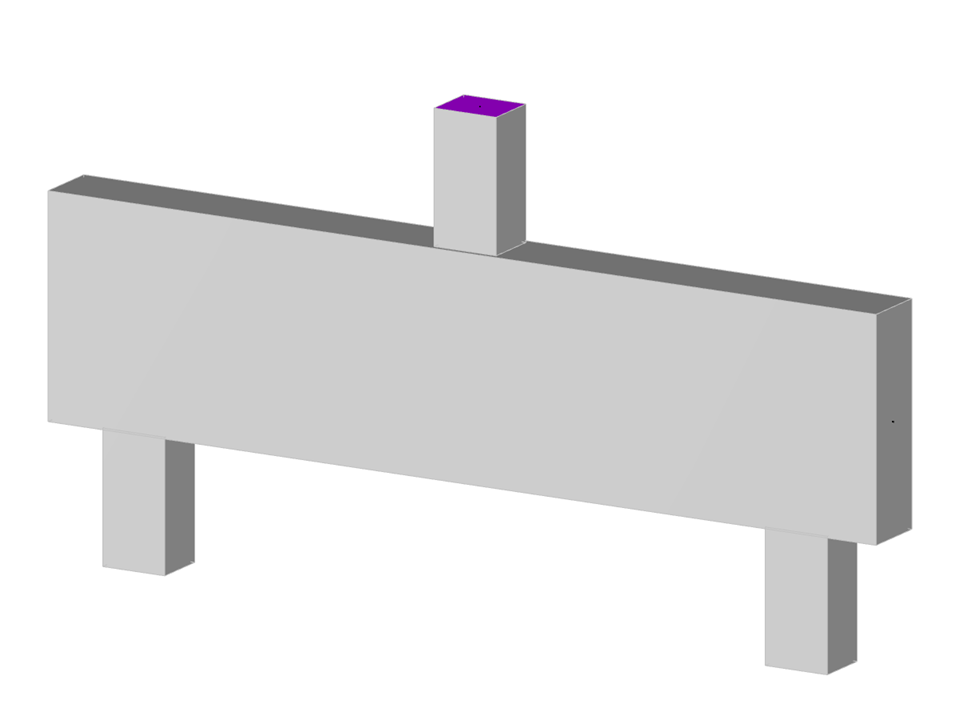

Vysoký nosník
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 40 |
| Počet linií | 52 |
| Počet prutů | 4 |
| Počet ploch | 24 |
| Počet těles | 4 |
| Celková hmotnost | 3,620 t |
| Rozměry | 4,000 x 0,300 x 2,200 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
