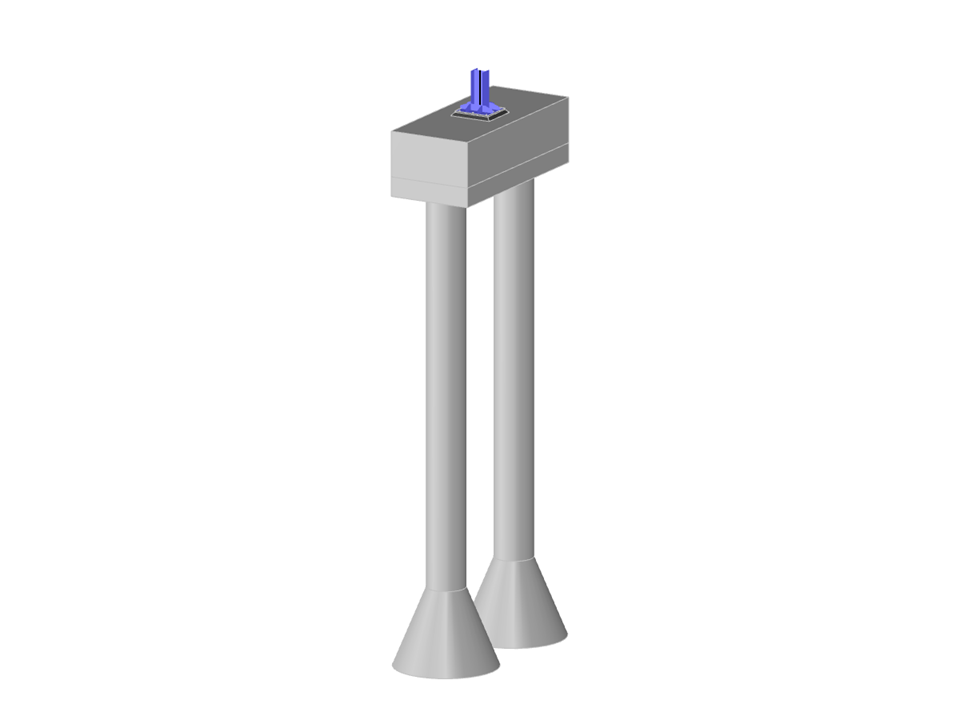

Kompletní parametrizace geometrie betonové piloty s napojením na ocelový sloup.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Kotevní deska pro H-sloup
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 169 |
| Počet linií | 177 |
| Počet prutů | 19 |
| Počet ploch | 80 |
| Počet těles | 8 |
| Celková hmotnost | 30,230 t |
| Rozměry | 2,923 x 4,915 x 9,532 m |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
