Online manuál programu RFEM - Plochy (anglicky)
Kompletní parametrizace geometrie ocelového příhradového nosníku včetně stálých a proměnných zatížení.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

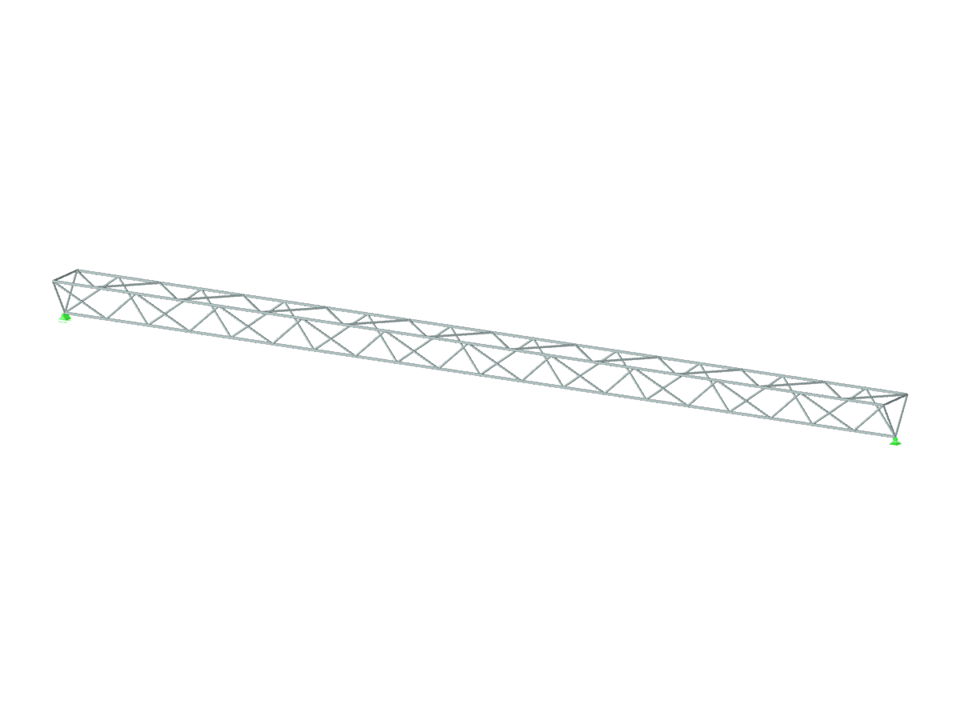

Trojúhelníkový příhradový nosník
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 63 |
| Počet linií | 8 |
| Počet prutů | 8 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 0,033 t |
| Rozměry | 10,500 x 0,500 x 0,650 m |
| Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Projekt zákazníka
Projekt zákazníka
