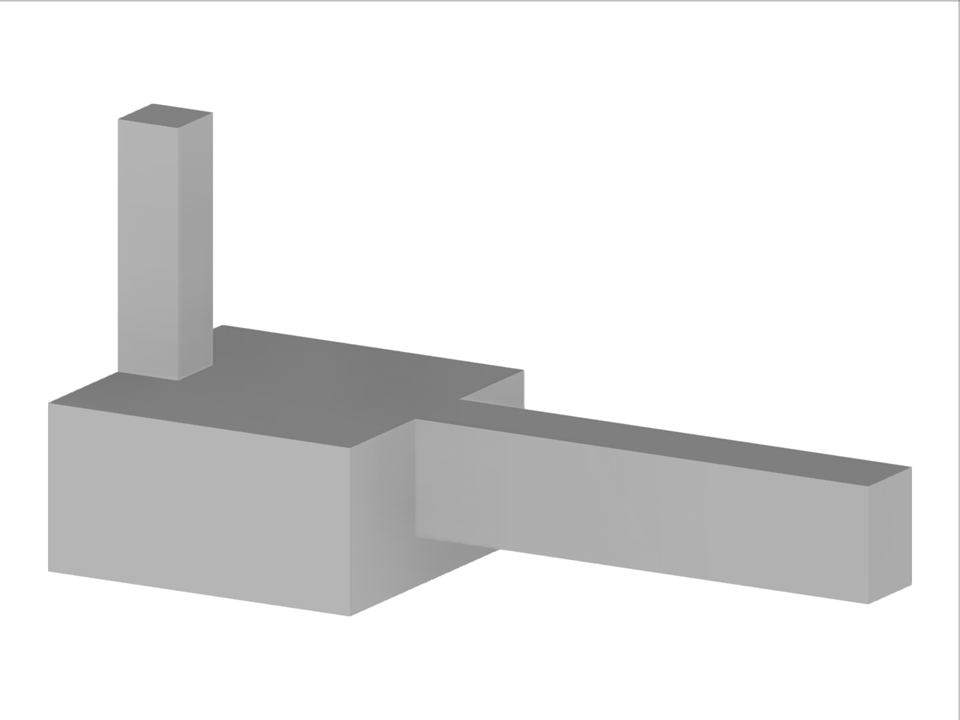

Patka s excentrickým dříkem připojeným k vyztuženému nosníku s parametrizací geometrie.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Vyztužená patka v dělicí stěně
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 28 |
| Počet linií | 44 |
| Počet prutů | 0 |
| Počet ploch | 23 |
| Počet těles | 4 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 12,202 t |
| Rozměry | 5,000 x 2,500 x 2,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
