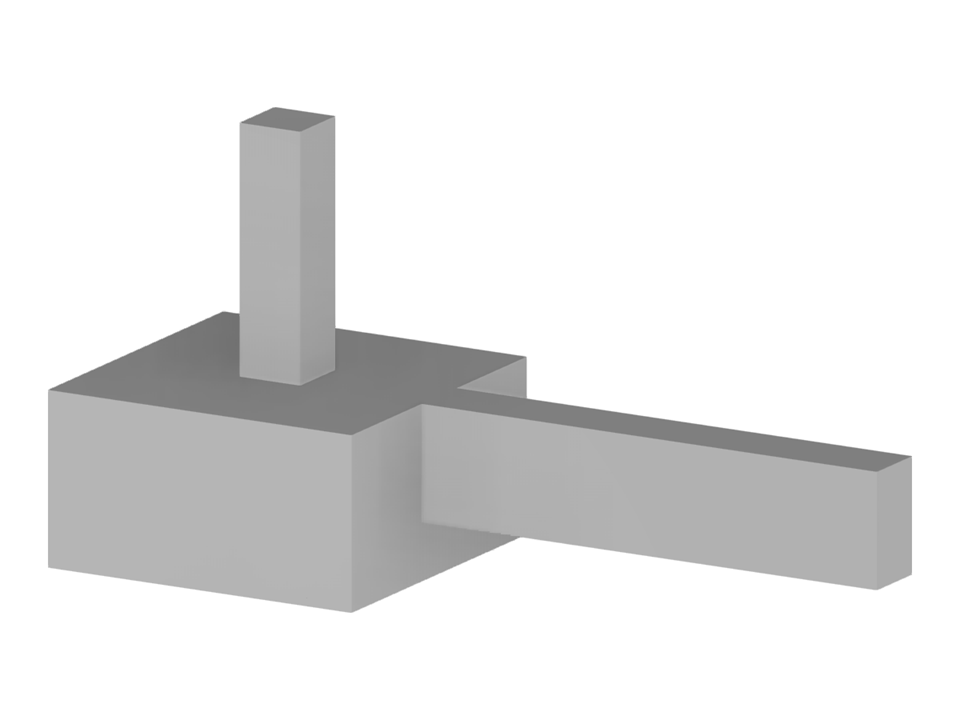

Parametrizace geometrie betonové základové patky spojené s vazným nosníkem.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Středová patka s táhlem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 28 |
| Počet linií | 44 |
| Počet prutů | 0 |
| Počet ploch | 23 |
| Počet těles | 4 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 12,179 t |
| Rozměry | 5,000 x 2,550 x 2,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Addon Posouzení železobetonových konstrukcí vám umožňuje posouzení prutů a ploch na únavu podle EN 1992-1-1, kapitoly 6.8.
Pro posouzení na únavu lze v konfiguracích pro posouzení zvolit dvě metody resp. dvě úrovně posouzení:
- Úroveň posouzení 1: Zjednodušené posouzení podle 6.8.6 a 6.8.7(2): Zjednodušené posouzení se provádí pro časté kombinace účinků podle EN 1992-1-1, kapitoly 6.8.6 (2) a EN 1990, rov. (6.15b) se zatížením dopravou příslušným danému meznímu stavu použitelnosti. ro výztužnou ocel se posuzuje maximální rozkmit napětí podle 6.8.6. Tlakové napětí v betonu se stanoví pomocí horního a dolního dovoleného napětí podle 6.8.7(2).
- Úroveň posouzení 2: Posouzení srovnávacího napětí pro poškození podle 6.8.5 a 6.8.7(1) (zjednodušené posouzení na únavu): Posouzení pomocí ekvivalentních rozkmitů napětí pro únavovou kombinaci se provádí podle EN 1992-1-1, kapitoly 6.8.3, rov. (6.69) se speciálně definovaným cyklickým účinkem Qfat.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
V addonu Posouzení železobetonových konstrukcí můžete posuzovat prvky z betonu vyztuženého vlákny podle směrnice "DAfStb Stahlfaserbeton".
Tuto možnost máte k dispozici pro posouzení podle EN 1992-1-1. Posouzení podle směrnice Německého výboru pro železobeton DAfStb se provádí, jakmile se vyztuženému konstrukčnímu prvku přiřadí typ "Vláknobeton".
K názornému videu
V záložce "Smyková výztuž" máte k dispozici možnost "Spona přes volnou výztuž s aktivním výběrem v grafice". Můžete tak vytvořit doplňkové spony na volných prutech podélné výztuže.
Polohu spon můžete aktivovat nebo deaktivovat v grafice. Spony se zohlední při posouzení mezního stavu únosnosti a statiky. Máte je k dispozici při posouzení podle EN 1992-1-1.
K názornému videu
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Geotechnická analýza pro RFEM vytvoří na základě charakteristik zemních sond těleso pro analyzované podloží. Přesné stanovení základových poměrů výrazně ovlivňuje kvalitu statického výpočtu budov.
Addon
Addon Modální analýza umožňuje vypočítat vlastní čísla, vlastní frekvence a vlastní periody pro prutové, plošné a objemové modely.
Addon
Addon obsahuje rozsáhlou databázi akcelerogramů ze seizmických oblastí, které lze použít pro generování spektra odezvy.
Addon
V addonu Pushover analýza můžete analyzovat dopady zemětřesení na svou konkrétní budovu a posoudit tak, zda budova zemětřesení odolá.
Addon
Addon Model budovy pro RFEM umožňuje definovat a upravovat budovu pomocí podlaží. Podlaží lze přitom dodatečně všelijak upravovat. Informace o podlažích a také o celém modelu (těžiště) se zobrazí v tabulkách i graficky.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
