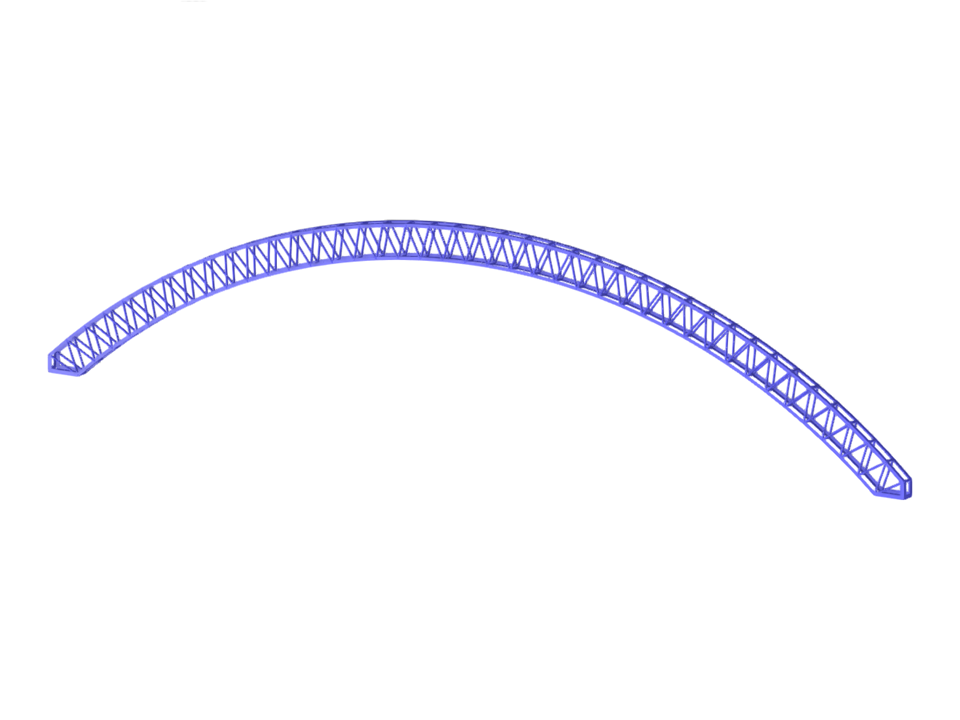

Parametrizace geometrie zakřiveného příhradového nosníku vyztuženého čtyřmi úhelníky.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Zakřivený příhradový nosník
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 173 |
| Počet linií | 258 |
| Počet prutů | 255 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,429 t |
| Rozměry | 14,000 x 10,259 x 0,200 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
