004451

25.8.2023

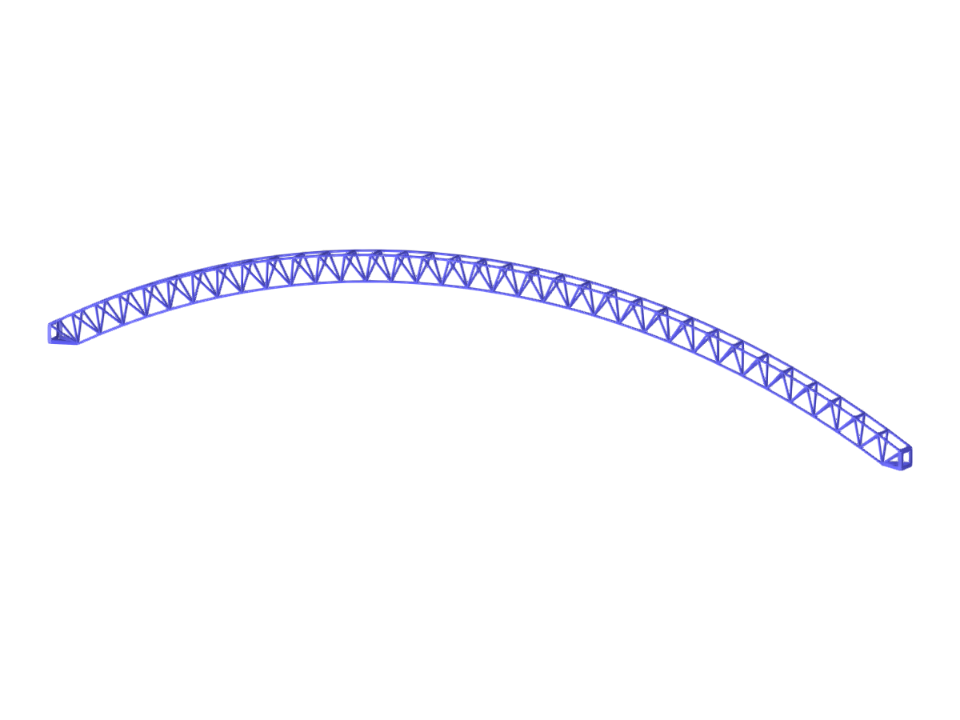

Parametrizace geometrie zakřiveného příhradového nosníku vyztuženého třemi nosníky s kruhovým průřezem.

Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

RFEM 6
Pruty

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

Zakřivený příhradový nosník

Verze souboru

Dynamicky upravitelné parametry bloku
Počet uzlů	111
Počet linií	187
Počet prutů	184
Počet ploch	0
Počet těles	0
Počet zatěžovacích stavů	2
Počet kombinací zatížení	4
Počet kombinací výsledků	0
Celková hmotnost	0,208 t
Rozměry	10,000 x 10,193 x 0,200 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
