Online manuál programu RFEM - Plochy (anglicky)
Stáhněte si zde model budovy se šikmými sloupy ze železobetonu a otevřete ho v programu RFEM 6 pro výpočty MKP.

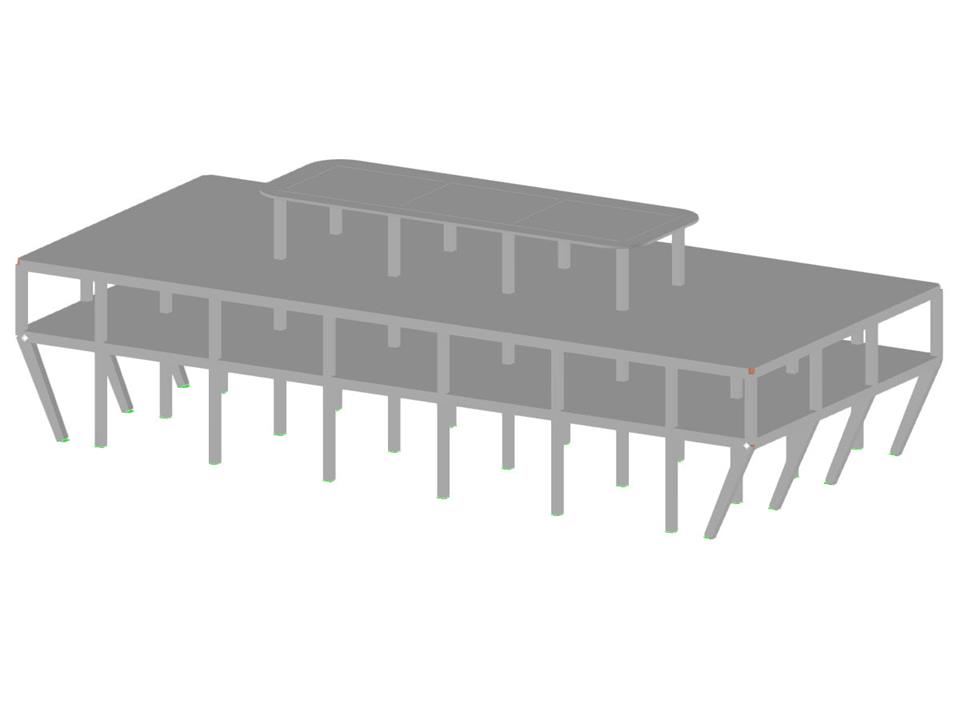

Tento model se používá ránoPosouzení šikmých železobetonových sloupů podle EN 1992dne 14.9.2023.Budova se šikmými železobetonovými sloupy
| Počet uzlů | 112 |
| Počet linií | 194 |
| Počet prutů | 186 |
| Počet ploch | 3 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1694,993 t |
| Rozměry | 46,000 x 13,600 x 20,300 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
