Parametrizace spoje ocelového spojovacího článku se šroubovým spojem, interakce mezi částí a šroubem probíhá pouze v tlaku.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

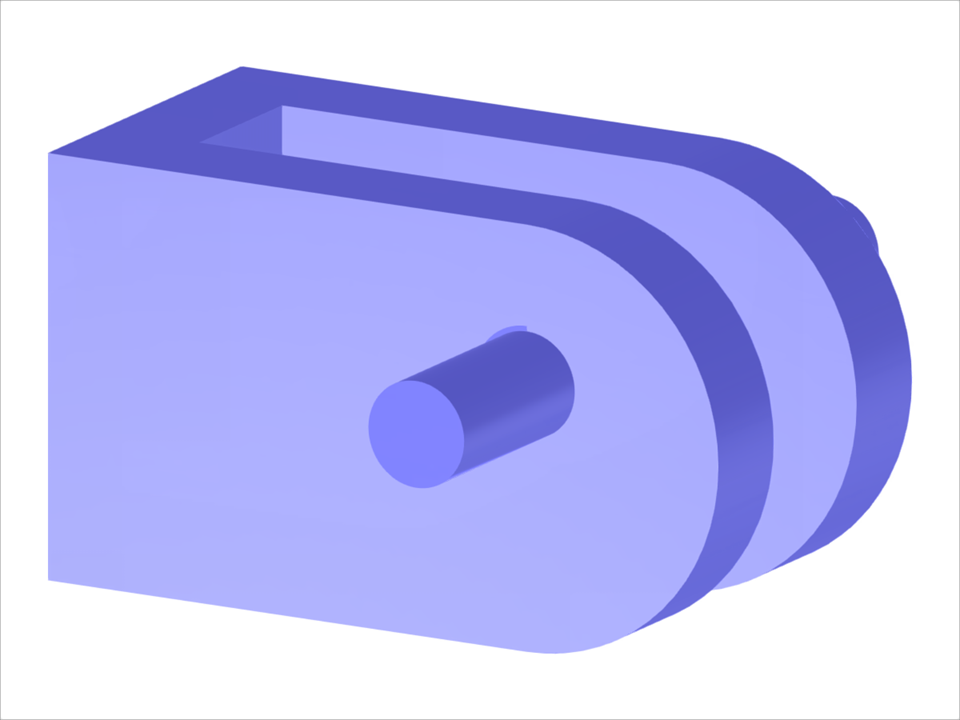

Ocelový spojovací článek
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 37 |
| Počet linií | 66 |
| Počet prutů | 0 |
| Počet ploch | 42 |
| Počet těles | 10 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,004 t |
| Rozměry | 0,140 x 0,080 x 0,150 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
