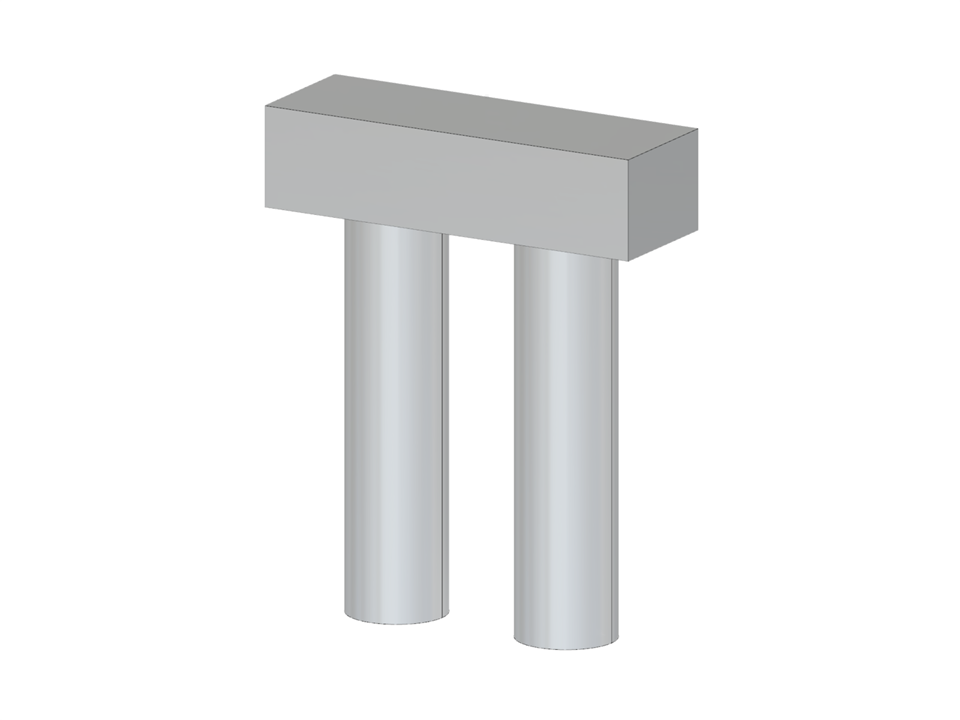

Betonový základ z dvojité piloty.
Dvojitý uzávěr piloty
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 18 |
| Počet linií | 21 |
| Počet prutů | 3 |
| Počet ploch | 10 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 90,434 t |
| Rozměry | 6,000 x 7,500 x 2,000 m |
