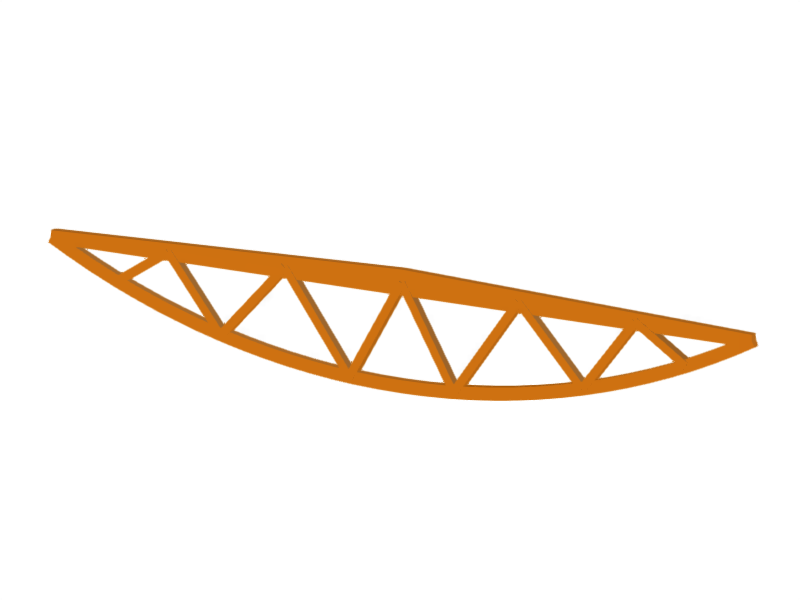

Dřevěný příhradový vazník
Model použitý v
Příhradové nosníky
Počet uzlů | 13 |
Počet linií | 12 |
Počet prutů | 12 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 6 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,398 t |
Rozměry (metrické) | 12,000 x 1,600 x 0,000 m |
Rozměry (imperiální) | 39.37 x 5.25 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
