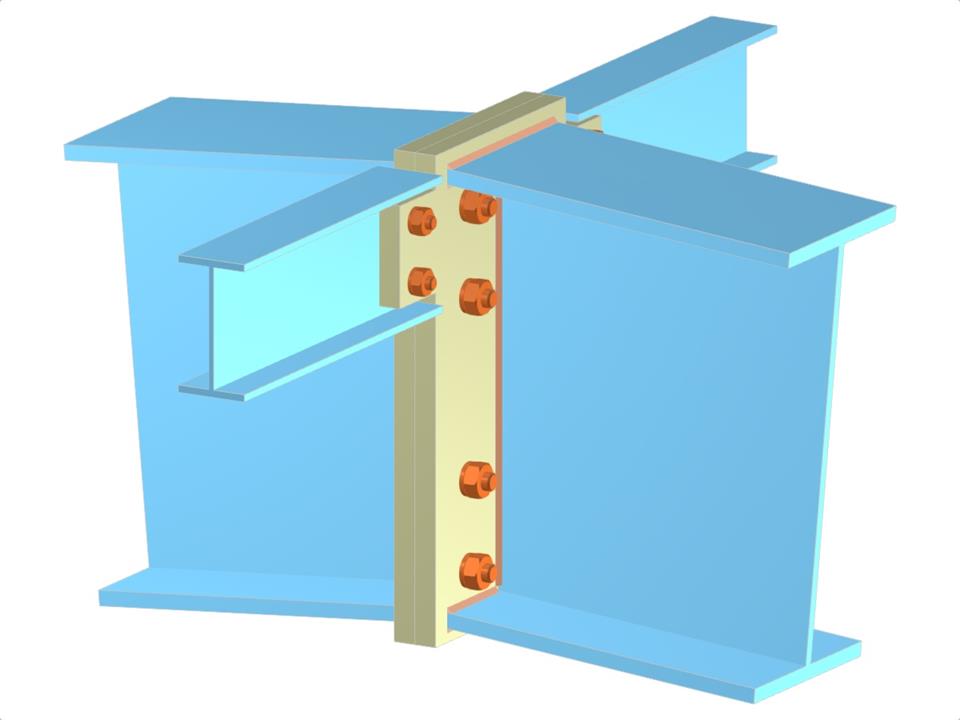

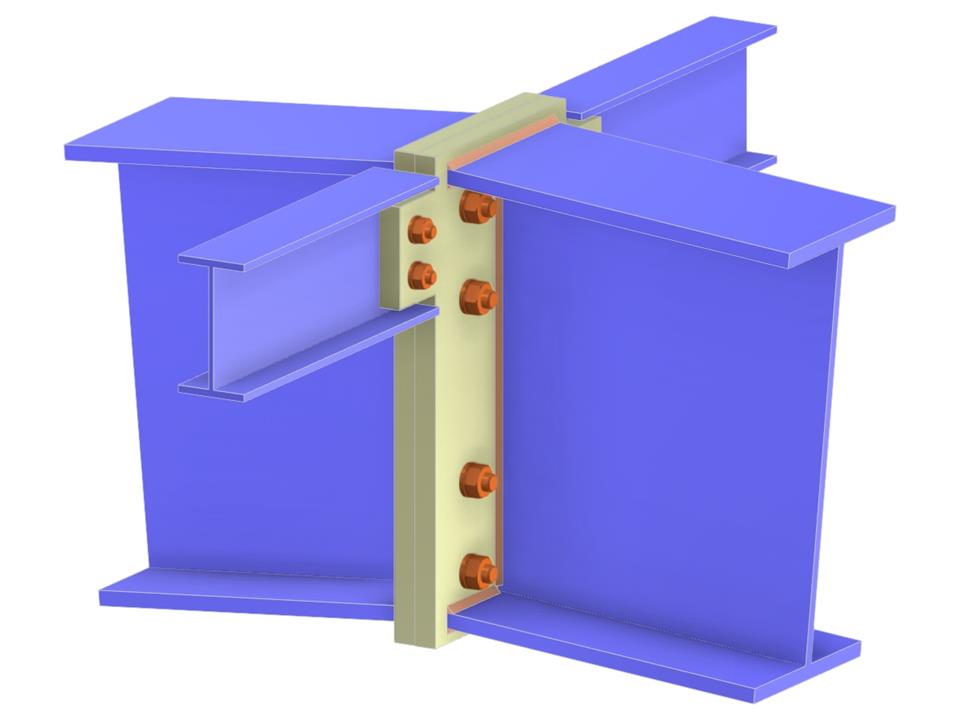

Tento model ukazuje montáž vaznice na střešní nosník a následné spojení plech-plech pomocí šroubů. Návrh zdůrazňuje robustní konstrukční spoje použitelné v moderní střešní konstrukci. Nástroje společnosti Dlubal usnadňují přesnou simulaci pro zajištění optimálního rozložení zatížení mezi prvky. Tato metoda šroubového spoje zvyšuje celkovou pevnost a stabilitu střešních systémů a poskytuje spolehlivý výkon za různých podmínek.
Ostřešnice k střešnímu nosníku
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,055 t |
| Rozměry (metrické) | 0,717 x 0,031 x 0,900 m |
| Rozměry (imperiální) | 2.35 x 0.1 x 2.95 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
