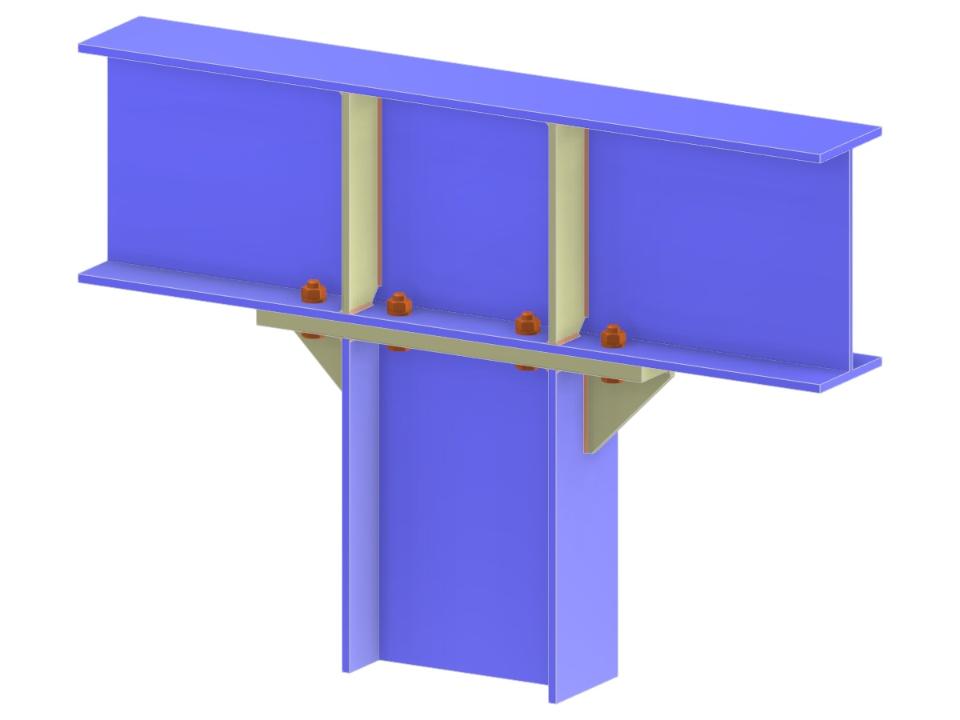

Tento model znázorňuje podrobné provedení napojení sloupu na nosník pomocí prodloužené čelní desky, výztuhy a výztuhy nosníku. Spojení je provedeno jako šroubovaný spoj a s pevným uspořádáním sloupu, aby byla zajištěna stabilita. Představuje kontinuální nosníkový rám, který zdůrazňuje konstrukční integritu. Prozkoumejte složitosti interakce přírub sloupu a nosníku prostřednictvím tohoto přesného modelu.
Sloupek k pásnici nosníku přes prodlouženou čelní desku a výztužné žebro
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,066 t |
| Rozměry (metrické) | 1,040 x 0,590 x 0,000 m |
| Rozměry (imperiální) | 3.41 x 1.94 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
