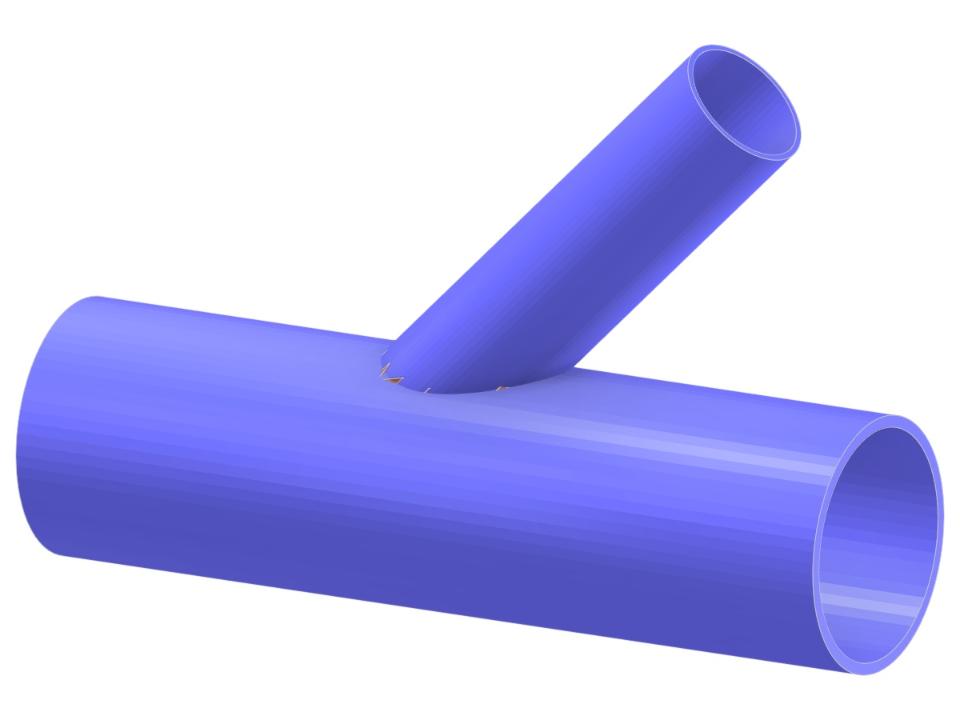

Tento model znázorňuje styčník tvaru Y v příhradové konstrukci se svařovanými spoji, kde jsou pro pásy a diagonály použity kruhové duté profily. Konfigurace ukazuje efektivní průběh zatížení díky geometrickému uspořádání a volbě materiálu kruhových dutých profilů (CHS). Tento model slouží jako příkladná ukázka návrhu příhradové konstrukce v rámci statiky konstrukcí.
Příhradový nosník Y-spoj | Spoj Diagonály k Pásu
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,048 t |
| Rozměry (metrické) | 0,780 x 0,370 x 0,000 m |
| Rozměry (imperiální) | 2.56 x 1.21 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
