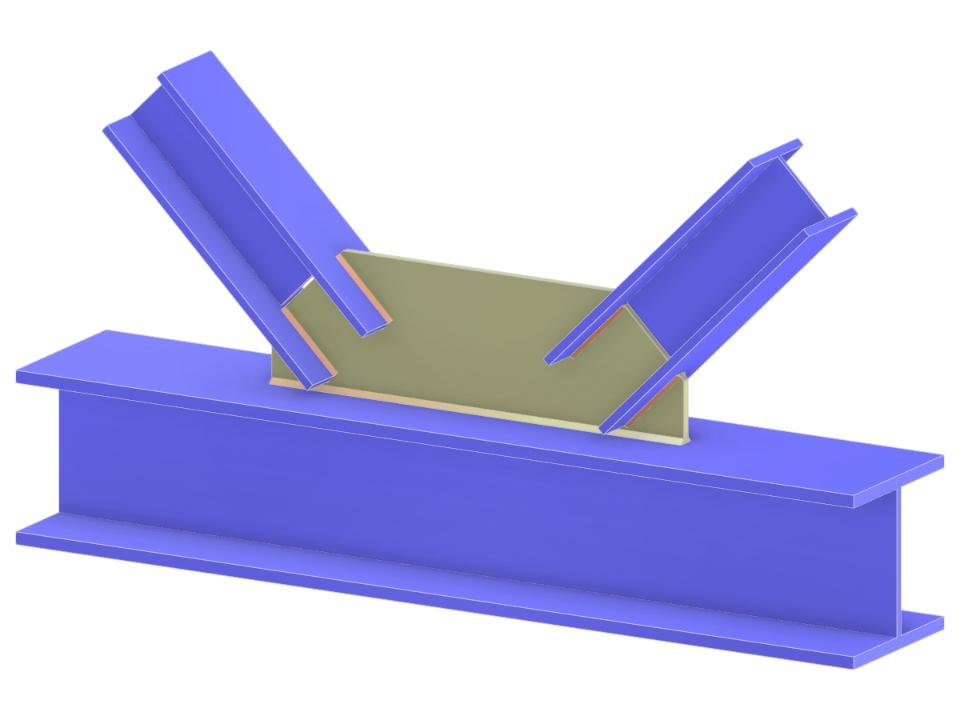

Tento model představuje příhradový nosník s detailním spojem zaměřeným na K-styk, včetně diagonál přivařených k pásu pomocí přípojného plechu se zářezem. Konstrukce používá profily tvaru H a ukazuje efektivní a praktickou sestavu svarů. Toto konfigurace konstrukce se běžně používá v různých inženýrských projektech vyžadujících robustní a spolehlivý přenos zatížení.
Příhradový styčník K | Diagonály k pásnici přes styčníkový plech
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,117 t |
| Rozměry (metrické) | 1,200 x 0,460 x 0,000 m |
| Rozměry (imperiální) | 3.94 x 1.51 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
