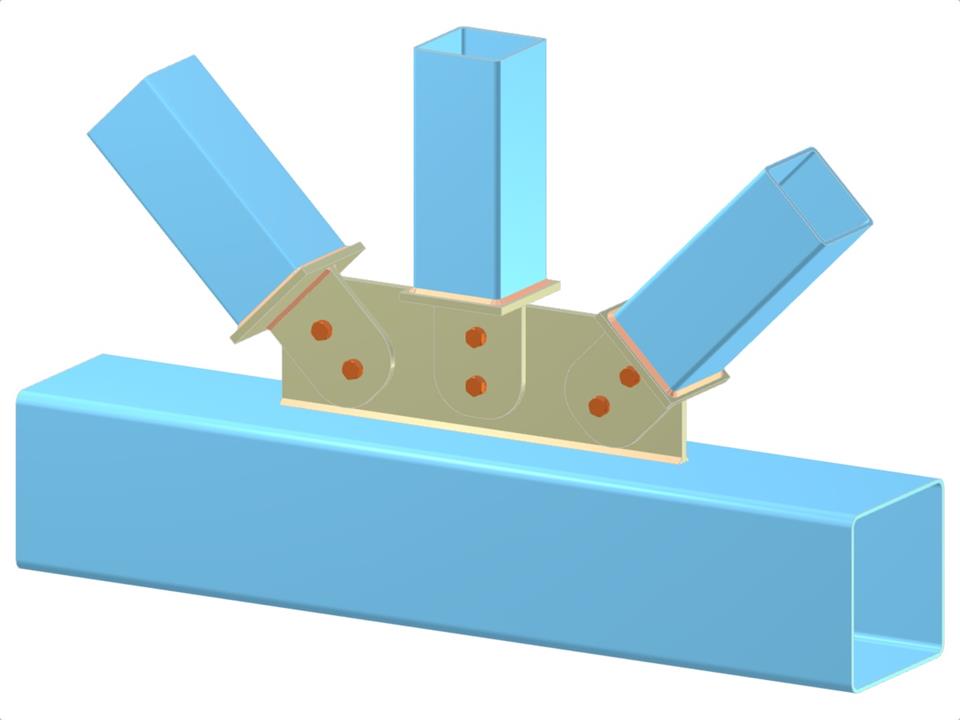

Tento model zahrnuje příhradovou konstrukci s diagonálními a vertikálními prvky připojenými k pásnici. Jeho součástí jsou styčníkové plechy, plechy pro pera a krycí plechy, přičemž šroubové spoje tvoří KT-styk. Příhradová konstrukce je zhotovena z dutých průřezů, konkrétně z obdélníkových dutých profilů (RHS). Tento přístup k modelování zajišťuje účinné rozložení zatížení a konstrukční stabilitu.
Truss KT-Joint | Diagonals and Vertical to Chord Connection via Gusset Plate, Tongue Plate, and Cap Plate
| Počet uzlů | 6 |
| Počet linií | 5 |
| Počet prutů | 5 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,072 t |
| Rozměry (metrické) | 1,160 x 0,590 x 0,000 m |
| Rozměry (imperiální) | 3.81 x 1.94 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
