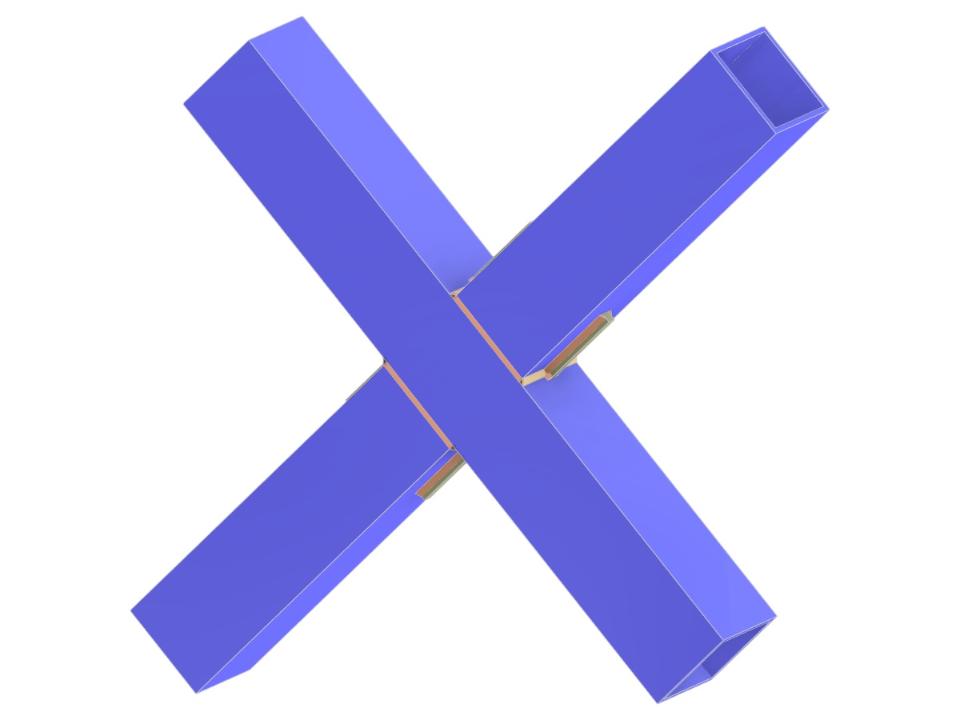

Tento model vyobrazuje svařovaný X-spoj s obdélníkovými dutými průřezy (RHS). Zahrnuje průběžné výztužné prvky a křížící se diagonály pro zvýšení stability konstrukce. Návrh představuje složitý ztužující systém s využitím RHS se zaměřením na optimalizaci průběhu zatížení. Model je ideální pro studium chování svařovaných spojů ve složitých konstrukčních systémech.
Ztužení | Diagonální křížení
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,024 t |
| Rozměry (metrické) | 0,636 x 0,636 x 0,000 m |
| Rozměry (imperiální) | 2.09 x 2.09 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
