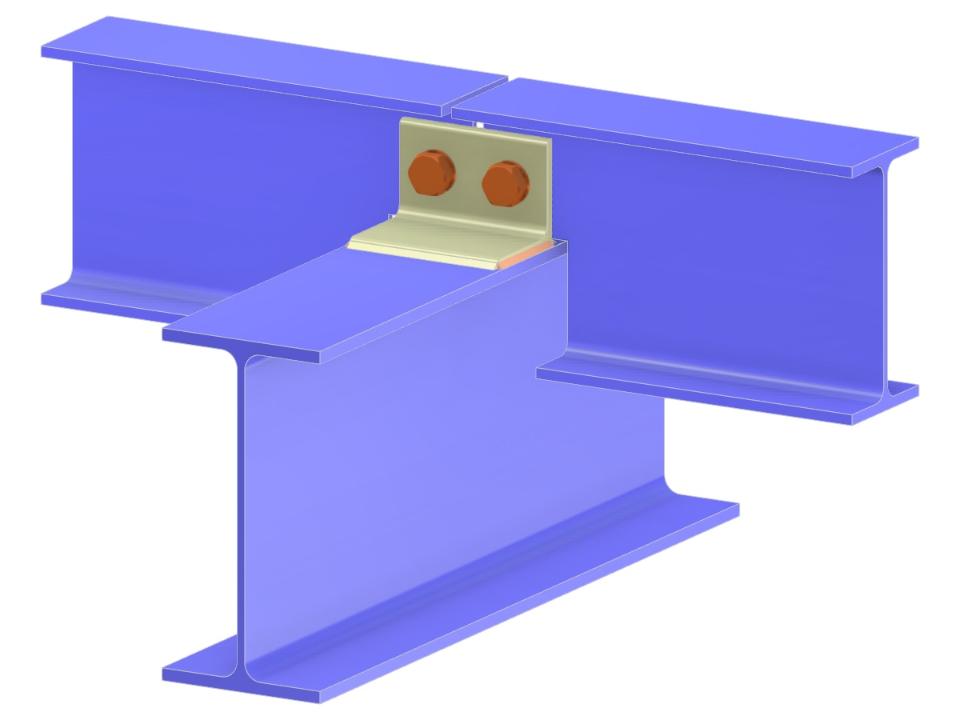

Tento model ukazuje spojení vaznice s střešním nosníkem pomocí rovnostranného úhelníku upevněného šrouby. Je ideální pro statiky zabývající se ocelovými konstrukcemi a zdůrazňuje složitost navrhování účinných spojů, které odolávají zatěžovacím požadavkům. Toto uspořádání zajišťuje stabilitu a rozložení sil v celé konstrukci, což odráží důkladné inženýrské postupy.
Styčný spoj vaznice a střešního nosníku pomocí rovnoramenného úhelníku
| Počet uzlů | 5 |
| Počet linií | 4 |
| Počet prutů | 4 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,111 t |
| Rozměry (metrické) | 1,000 x 0,000 x 2,000 m |
| Rozměry (imperiální) | 3.28 x 0 x 6.56 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
