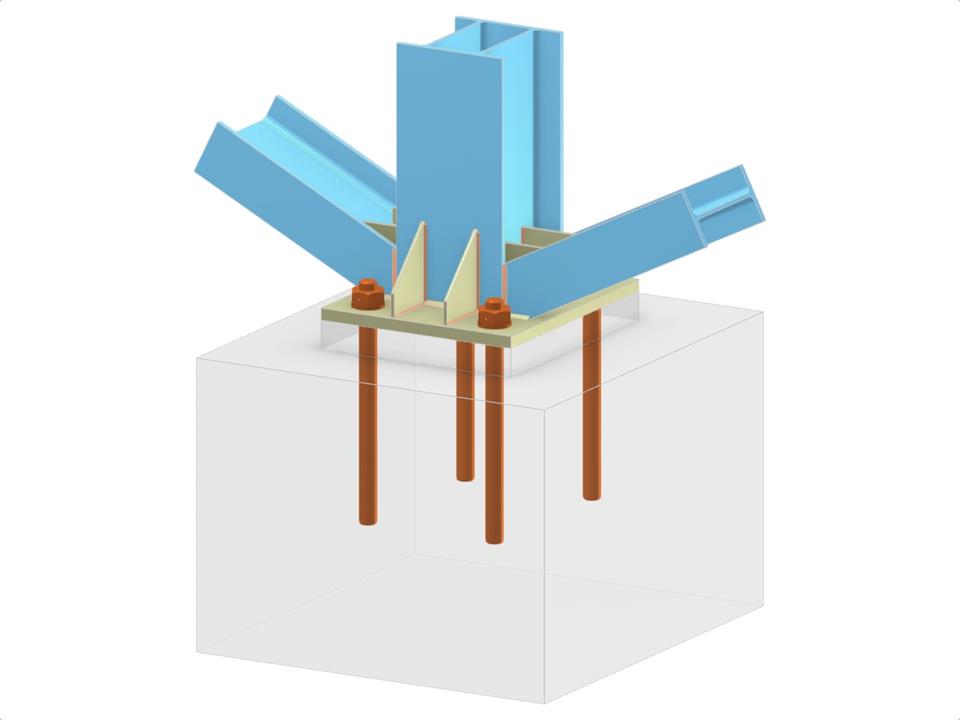

Tento podrobný model obsahuje základovou patku sloupu s dvojitým I-profilem se dvěma diagonálami připojenými ke stojině sloupu. Zahrnuje patní desku, žebra a výztuhu, zdůrazňující svařený diagonální spoj a ukotvení pro stabilitu a tuhost. Toto uspořádání poskytuje přehled o dynamice spoje a průběhu zatížení v aplikacích statického inženýrství.
Základová patka se dvěma diagonálami vertikálního zpevnění
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,072 t |
| Rozměry (metrické) | 2,000 x 0,500 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 1.64 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
