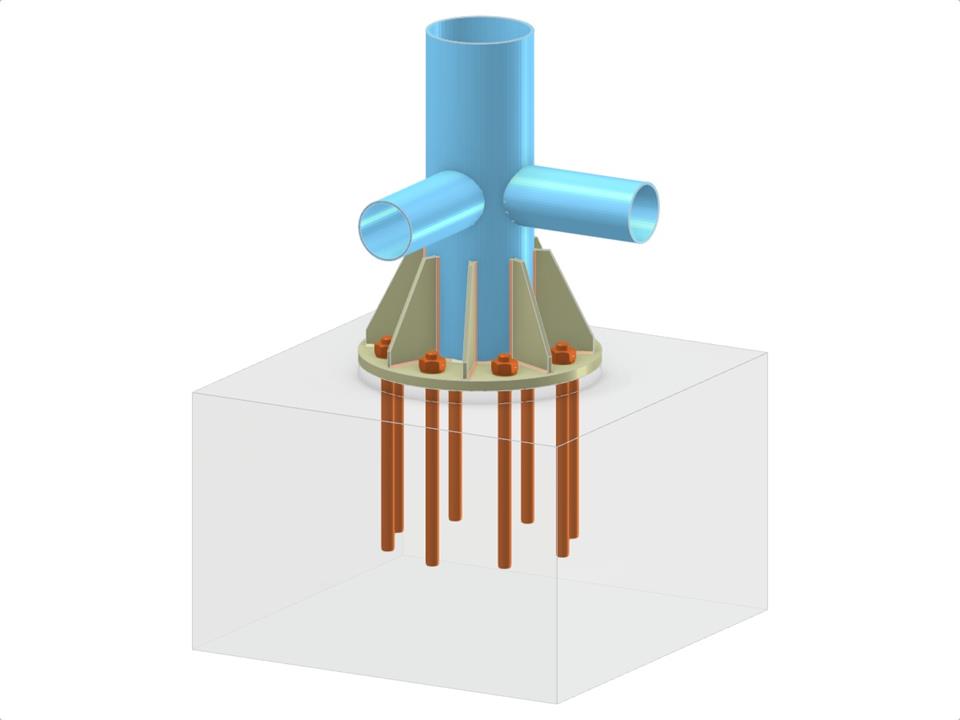

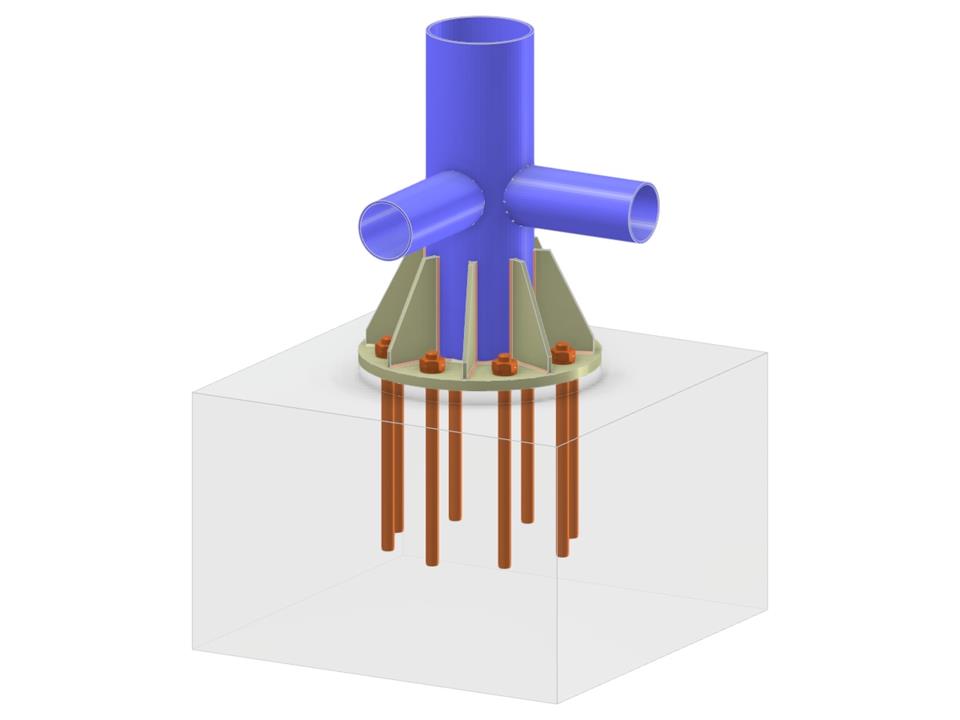

Tento model znázorňuje konstrukční základovou patku sloupu s kruhovým dutým profilem (CHS) se dvěma vodorovnými pruty CHS. Zahrnuje patní desku s žebry a svařovanými vodorovnými spoji, vše pevně ukotvené. Ideální pro pochopení integrace svařovaných spár v základových patkách sloupů a technik ukotvení.
Základová patka sloupu s horizontálními prvky vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,064 t |
| Rozměry (metrické) | 1,000 x 0,750 x 1,000 m |
| Rozměry (imperiální) | 3.28 x 2.46 x 3.28 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
