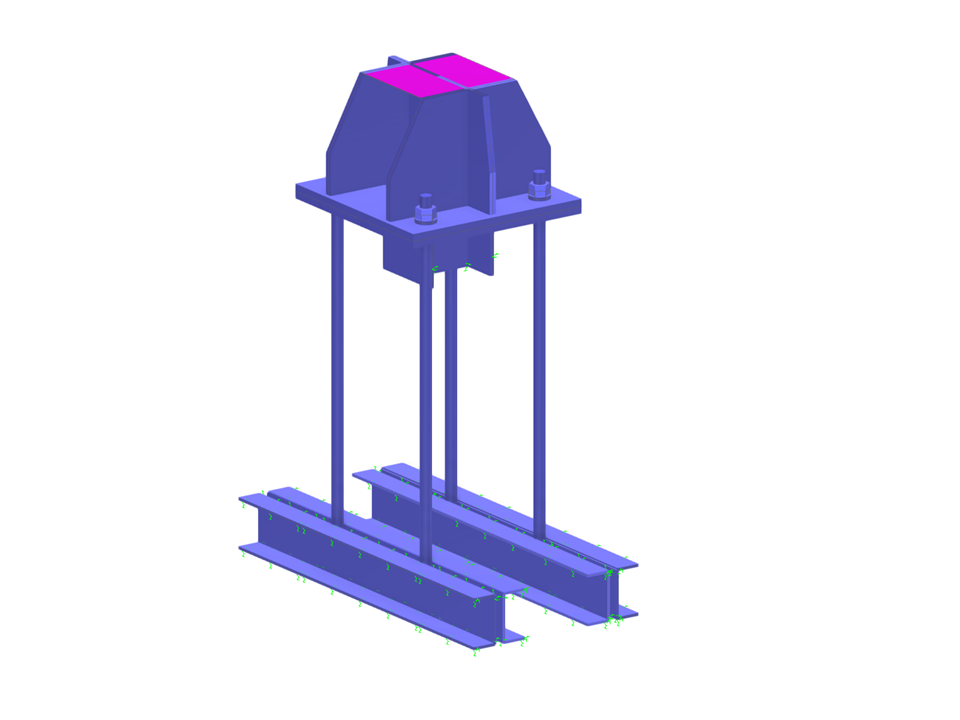

Model zobrazuje detailní konstrukci paty sloupu s kotvením, kritickou komponentu v mnoha nosných konstrukcích. Ilustruje, jak je pata sloupu bezpečně ukotvená v základové desce, aby účinně přenášela svislé zatížení a zajišťovala stabilitu. Toto řešení je speciálně navrženo pro konstrukce, kde jsou kladeny vysoké požadavky na bezpečnost kotvení.
Model použitý v
Základová patka s ukotvením
| Počet uzlů | 342 |
| Počet linií | 461 |
| Počet prutů | 136 |
| Počet ploch | 67 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 31 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,115 t |
| Rozměry (metrické) | 0,800 x 1,046 x 0,400 m |
| Rozměry (imperiální) | 2.62 x 3.43 x 1.31 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
