Tento model obsahuje ztužující systém s diagonálami uspořádanými do kříže, zajištěný přípojným plechem pomocí šroubových spojení. Zdůrazňuje konfiguraci šroubového spoje ve tvaru X s příhradovými průřezy složenými z úhelníků, což zajišťuje stabilitu konstrukce. Přípojný plech je přišroubován k průběžné diagonále; nepřerušené diagonály jsou poté přišroubovány k přípojnému plechu. Tento konstrukční přístup se běžně používá ve stavebnictví ke zvýšení tuhosti a zlepšení průběhu zatížení.

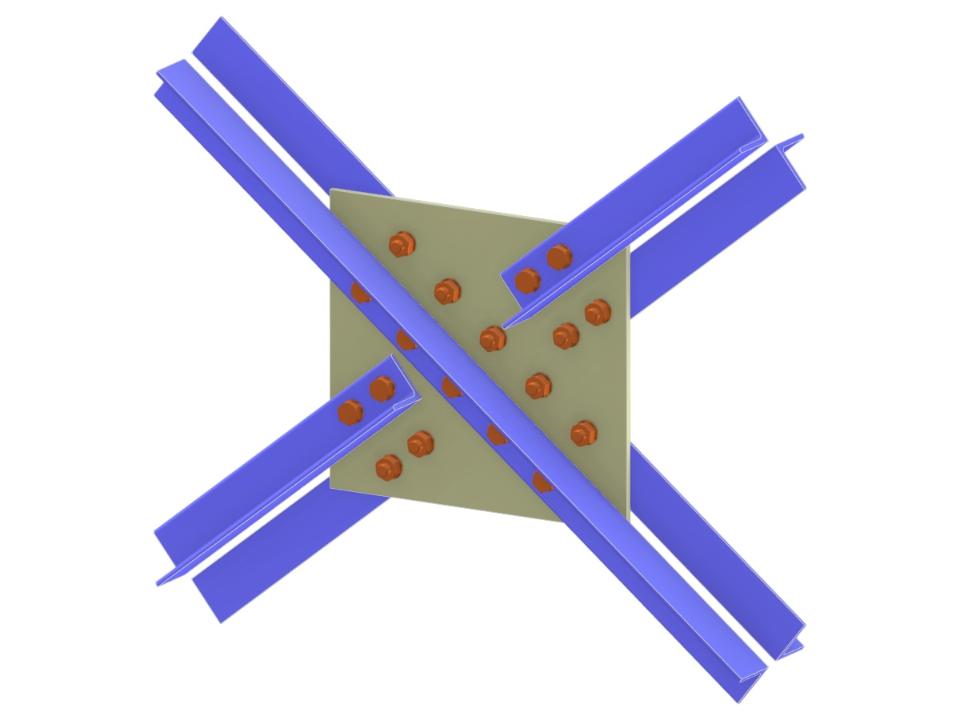

Ztužení X-spoj | diagonála k diagonále spoj přípojným plechem
| Počet uzlů | 5 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 8 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,123 t |
| Rozměry (metrické) | 2,500 x 2,000 x 0,000 m |
| Rozměry (imperiální) | 8.2 x 6.56 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
