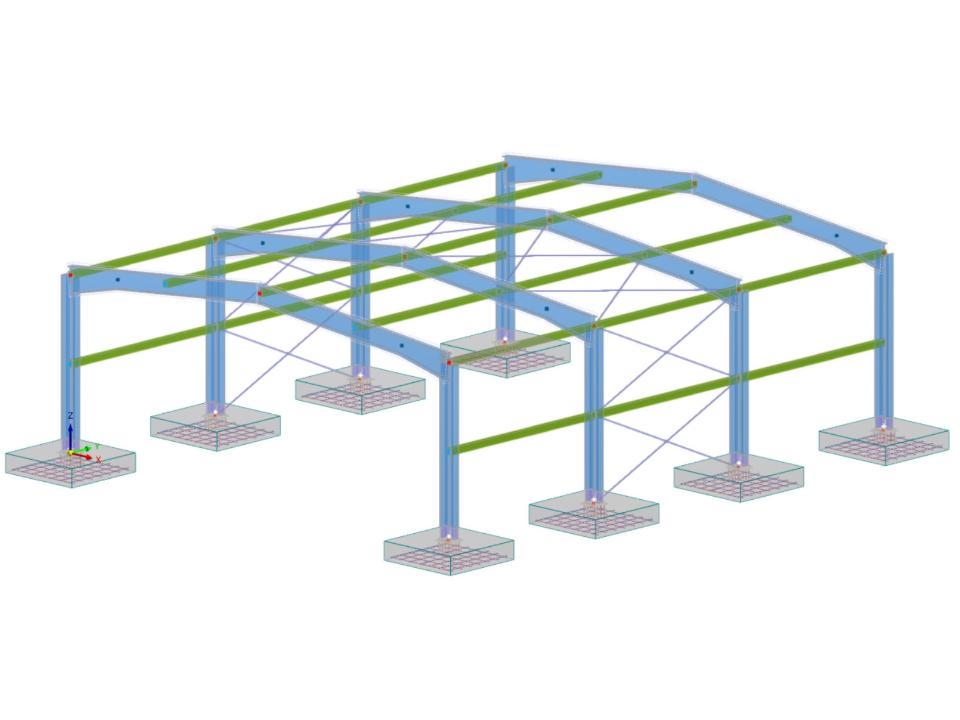

Ocelová konstrukce s návrhem patky podle ACI 318-19. Součástí je také návrh ocelových prutů a návrh patní desky podle AISC 360-22.
Model použitý v
Návrh izolovaného základu | ACI 318-19
| Počet uzlů | 44 |
| Počet linií | 53 |
| Počet prutů | 53 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 16 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 11,166 t |
| Rozměry (metrické) | 12,192 x 4,877 x 14,630 m |
| Rozměry (imperiální) | 40 x 16 x 48 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
