VE0312 | Porovnání zatížení větrem na výškové budově z testování ve větrném tunelu a CDF simulace

Popis

Tento ověřovací případ, založený na dokumentu německé WTG: Informační list výboru 3 - Numerická simulace proudění větru, kapitola 9.2 (viz odkazy), porovnává výpočty součinitelů tlaku větru pomocí výpočtové dynamiky tekutin s experimentálními daty z aerodynamické databáze Tokijské polytechnické univerzity (TPU) (viz odkazy). Analýza se zaměřuje na model výškové budovy (poměr 2:1:5). Data TPU z aerodynamického tunelu s vrstvou mezní vrstvy – přísně ověřená pomocí recenzovaných studií a veřejně přístupná prostřednictvím jejich portálu pro stavební aerodynamiku – poskytují srovnávací metriky pro posouzení přesnosti modelování turbulence a vlivů citlivosti sítě.

Zatímco ověřovací příklad VE0311 | Porovnání zatížení větrem na výškovou budovu z větrného tunelu a CFD simulace využíval standardní nutkWallFunction, tento příklad hodnotí výkon USpaldingWallFunction, která poskytuje spojitý rychlostní profil přes celou mezní vrstvu. Mezi klíčové porovnávané parametry patří střední hodnoty součinitelů tlaku v rozhodujících zónách budovy (návětrná stěna, boční stěny, závětrné separační oblasti) pro obě okrajové funkce v porovnání s experimentálními daty.

Vlastnosti tekutiny Kinematická viskozita ν 1.500e-5 m2/s
Hustota ρ 1.250 kg/m3
Aerodynamický tunel Délka Dx 2720.000 m
Šířka Dy 900.000 m
Výška Dz 720.000 m
Budova Šířka B 80.000 m
Hloubka D 40.000 m
Výška H 200.000 m
Parametry výpočtu Referenční rychlost uref 22.000 m/s
Referenční výška zref 10.000 m
Von Kármánova konstanta κ 0.410
Konstanta turbulentní viskozity Cμ 0.090
Aerodynamická délka drsnosti povrchu z0 1.000 m

Analytické řešení

Analytické řešení není k dispozici. Příklad poskytuje srovnání výsledků CFD simulace RWIND a experimentálních dat (Aerodynamická databáze TPU).

Profil rychlosti větru se vypočítá pomocí mocninného zákona podle následujícího vzorce:

kde exponent profilu α je definován jako

Intenzita turbulence je převzata z Aerodynamické databáze TPU podle následujícího grafu pro α=0.25.

Nastavení simulace RWIND

  • Modelováno v RWIND 3.07
  • Typ simulace: přechodové proudění
  • Hustota sítě je 20% se zjemněními: 5 698 702 buněk
  • Model DDES podle Spalarta-Allmarase
  • Stěnová funkce: USpaldingWallFunction (výsledky porovnány s nutkWallFunction z OŘ 000311)
  • Vstupní okrajová podmínka - profil rychlosti a profil intenzity turbulence
  • Dno tunelu - okrajová podmínka ulpívání
  • Stěny a horní stěna tunelu - okrajová podmínka skluzu
  • Výstupní okrajová podmínka - nulový tlak; nulový gradient rychlosti
  • Je proveden výpočet krok za krokem, který zahrnuje uživatelem definované vložení použité stěnové funkce přímo do zdrojového souboru. Použitý model je identický s modelem v Ověřovacím příkladu 0311.

Výsledky

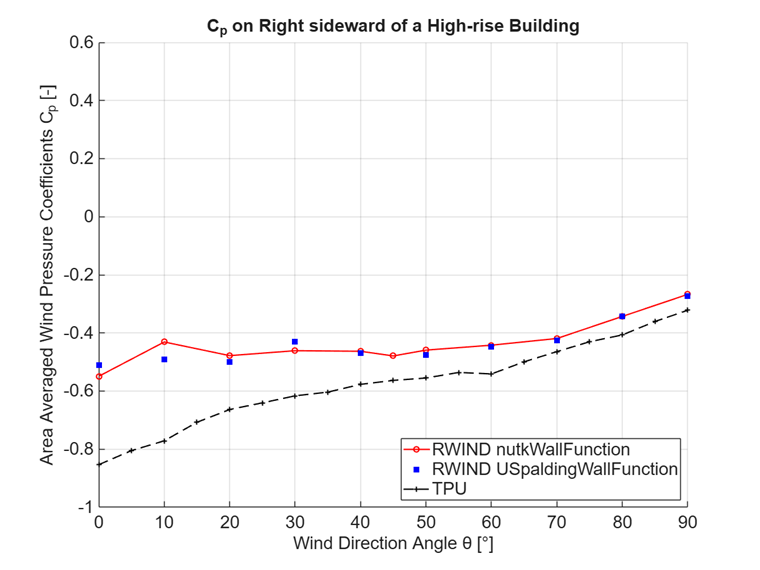

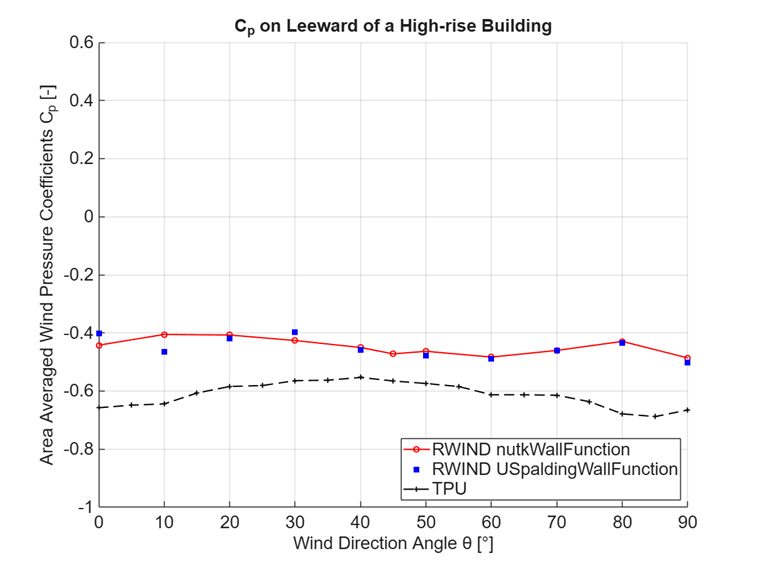

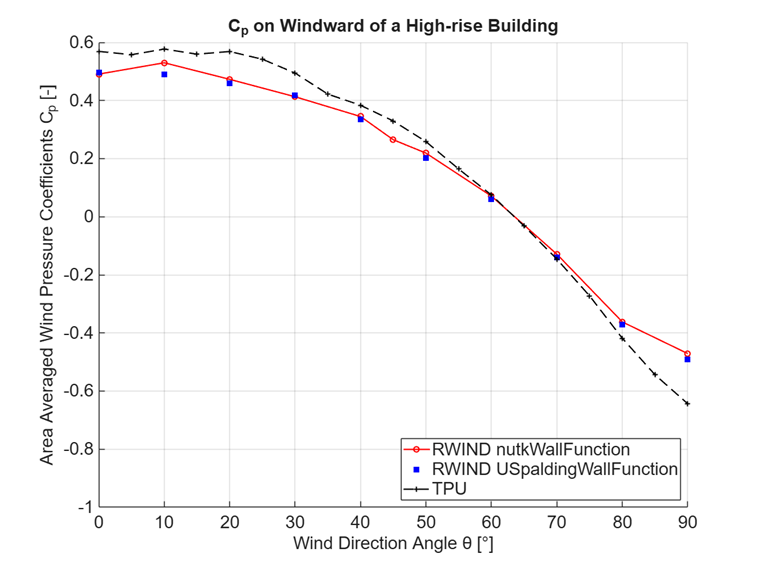

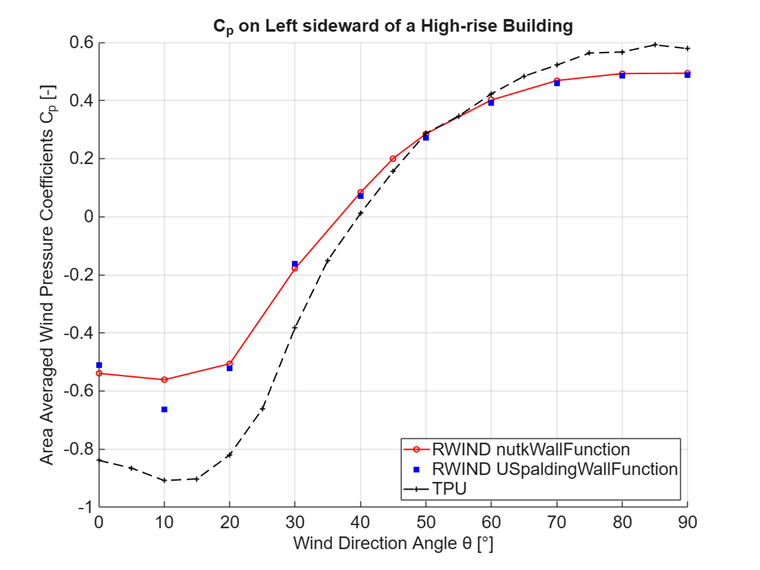

Je uvedeno grafické porovnání průměrných součinitelů tlaku větru získaných pomocí nutkWallFunction a USpaldingWallFunction v simulacích RWIND na návětrné, závětrné, pravé a levé ploše budovy. Tyto simulované hodnoty jsou vyhodnoceny oproti průměrným datům měřeným v časové řadě v testovacích bodech z Aerodynamické databáze TPU. Celkově není pozorován žádný významný rozdíl ve vypočtených datech mezi oběma metodami, což ilustruje citlivost – a stabilitu – rozložení tlaku na zvolené úpravě stěnové funkce napříč různými zónami budovy.

Poznámka: Experimentální data zobrazená v grafech jsou vynesena na základě datových souborů získaných z webových stránek TPU. Grafy zobrazené na webových stránkách TPU však odpovídají datovým souborům pouze v případě návětrné plochy.
