Úvod

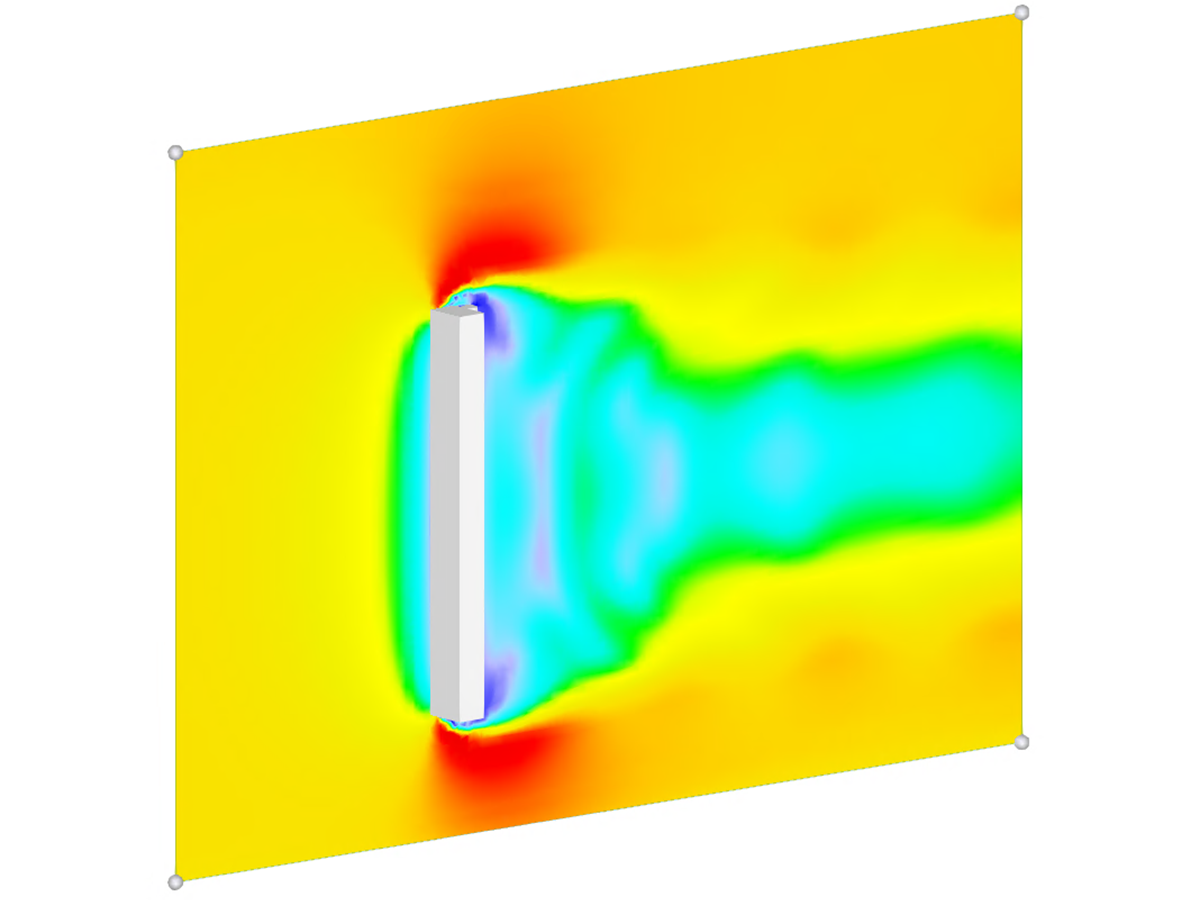

V oblasti větrného inženýrství je přesné modelování a validace rozhodující pro zajištění konstrukční integrity a aerodynamických vlastností různých konstrukcí, jako jsou antény (obrázek 1). Antény jsou díky své štíhlosti a často ohebnosti zvláště náchylné k silám způsobeným větrem, jako je odtrhávání vírů, cval a nárazy. Tyto dynamické účinky mohou vést k významným vibracím konstrukce, únavě materiálu a dokonce k selhání, pokud nejsou řádně zohledněny ve fázi návrhu.
Pro řešení těchto výzev je nutná přísná validace výpočetních modelů, aby se zajistilo, že teoretické předpovědi odpovídají skutečnému výkonu. Jedním z takových příkladů je ověření simulací zatížení antén větrem pomocí experimentálního testování a výpočetní analýzy dynamiky tekutin (CFD). Tento proces umožňuje inženýrům vylepšit jejich modely, zvýšit přesnost a zvýšit celkovou spolehlivost anténních konstrukcí v různých podmínkách prostředí.
Ve spolupráci s RWTH Univerzitou v Cáchách, přední institucí v oblasti inženýrství a aplikovaných věd, probíhají praktické studie na anténních konstrukcích vystavených zatížení větrem. Kombinací teoretických přístupů a empirických dat se výzkum snaží překlenout propast mezi simulací a realitou a přispět k vývoji bezpečnějších a odolnějších návrhů antén. Tato studie podtrhuje význam validace ve větrném inženýrství a ukazuje, jak může spolupráce mezi akademickým a průmyslovým sektorem vést k přesnějším technikám modelování a lepšímu chování konstrukcí v reálných aplikacích.
Popis

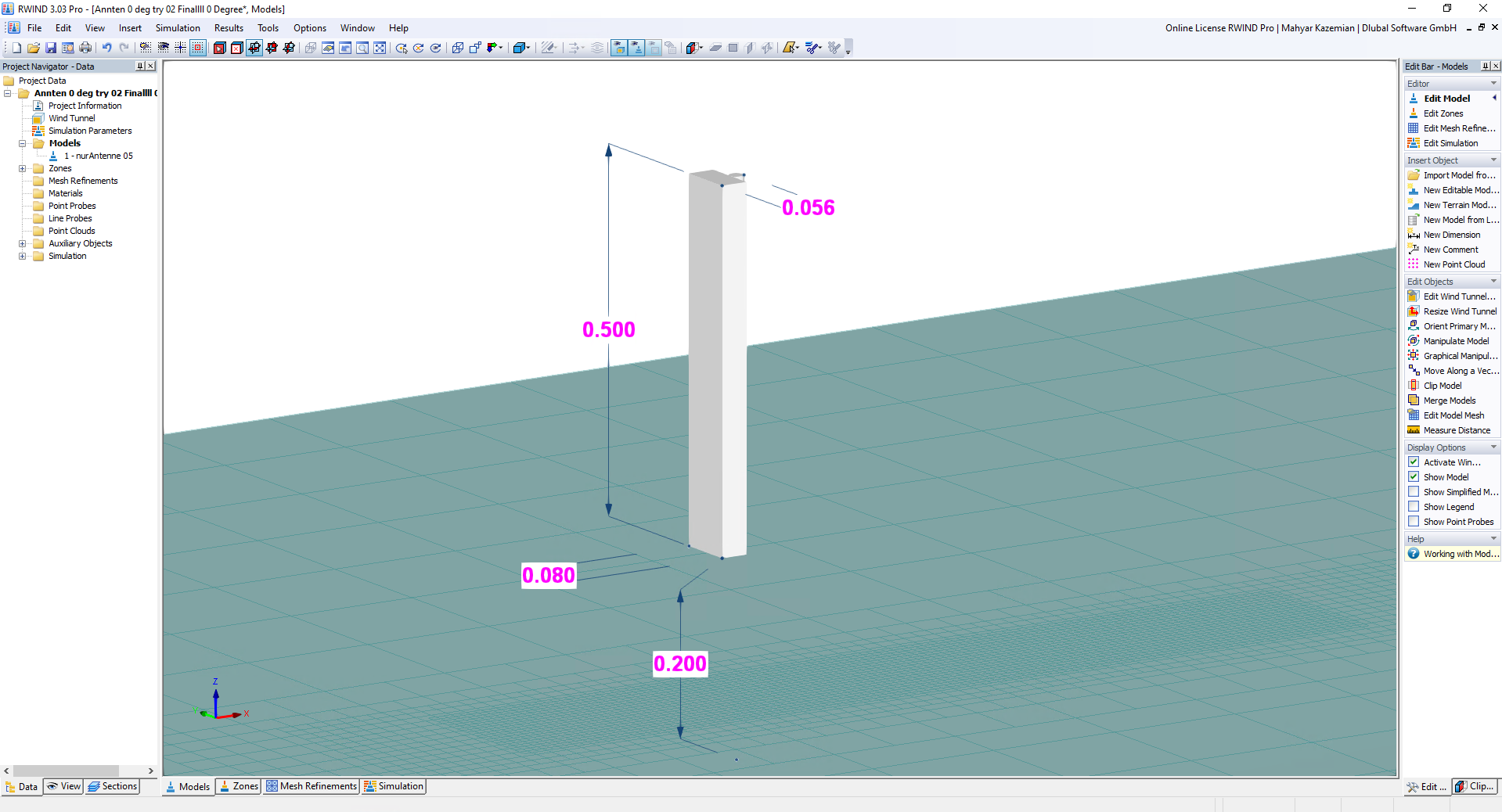

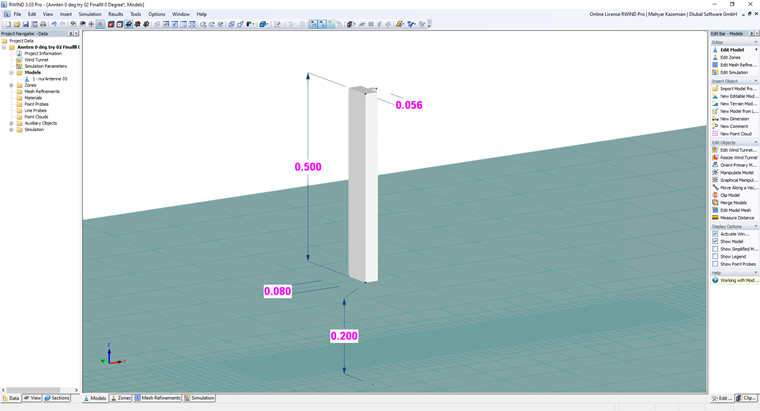

V našem aktuálním validačním příkladu zkoumáme součinitel síly jak pro CFD simulaci v programu RWIND, tak pro experimentální studii [1] z RWTH Univerzity v Cáchách. Centrální model představuje anténu s obdélníkovým průřezem, která je umístěna nad rastrovou plochou, která slouží jako základová rovina nebo podlaha větrného tunelu. Model obsahuje několik označení rozměrů v purpurové barvě, které označují konkrétní rozměry: celková výška antény je 0,50 m; jeho základna je vyvýšena 0,20 m nad zemí s délkou 0,08 m ve směru y; a horní šířka (ve směru x) antény je 0,056 m (obrázek 2).
Analytické řešení a výsledky
Požadovaný předpoklad pro simulaci větru je znázorněn v následující tabulce:
| Tabulka 1: Rozměrový poměr a vstupní údaje | |||
| Základní rychlost větru | V | 10 | m/s |
| Rozměr bočního větru | b | 0,080 | m |
| Kóta podél větru | d | 0,058 | m |
| Výška | href | 0,5 | m |
| Dolní mezera | Gap | 0,20 | m |
| Hustota vzduchu - RWIND | ρ | 1,25 | kg/m3 |
| Směry větru | θVítr | 0o až 360o s krokem 30o | Stupeň |
| Model turbulence - RWIND | Stacionární RANS k-ω SST | - | - |
| Kinematická viskozita (rovnice 7.15, EN 1991-1-4) - RWIND | ν | 1,5*10-5 | m2/s |
| Řád schémat - RWIND | Druhý | - | - |
| Cílová reziduální hodnota - RWIND | 10-4 | - | - |
| Typ rezidua - RWIND | Tlak | - | - |
| Minimální počet iterací - RWIND | 800 | - | - |
| Mezní vrstva - RWIND | NL | 10 | - |
| Typ stěnové funkce - RWIND | Vylepšená / Smíšená | - | - |
| Intenzita turbulence | I | 3% | - |

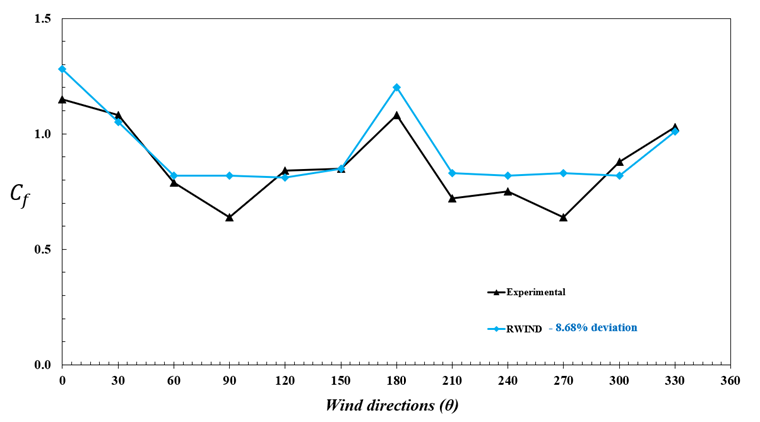

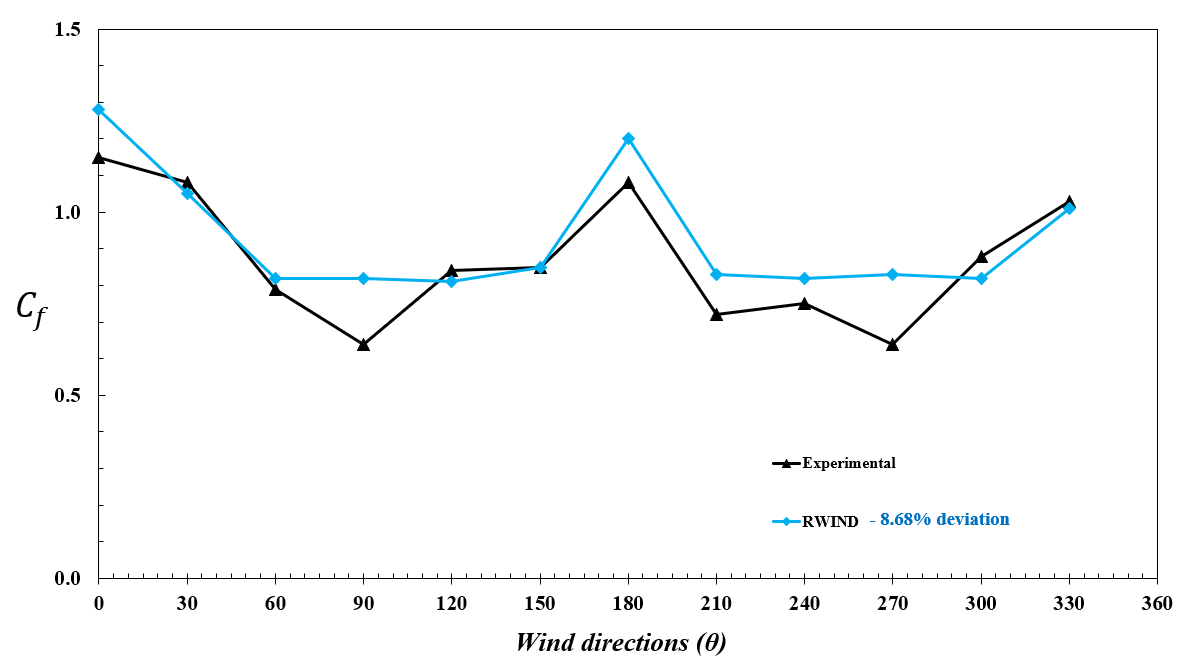

Součinitele síly větru pro různé směry větru (θ = 0o až 360o s krokem 30o ) byly stanoveny pomocí programu RWIND, jak je znázorněno na obrázku 3. Výsledky ukazují odchylku přibližně 8 % od experimentálních údajů.
Model antény je k dispozici ke stažení zde:
