LF4

Stellen Sie LF4 in der Symbolleiste ein (1).

Um die Flächenlast auf den Trägern der Bühne festzulegen, ist es möglich, die Lastwerte an jedem Stab zu berechnen und sie dann nacheinander anzusetzen. Einfacher ist doch die Verwendung der Lastassistenten, die im Dialog 'Basisangaben' aktiviert wurden (siehe Add-Ons für Analyse und Bemessung ).

Zeigen Sie im Menü Einfügen auf Lastassistenten, Stablasten aus Flächenlast-Assistent, und klicken Sie dann auf Dialog (2).

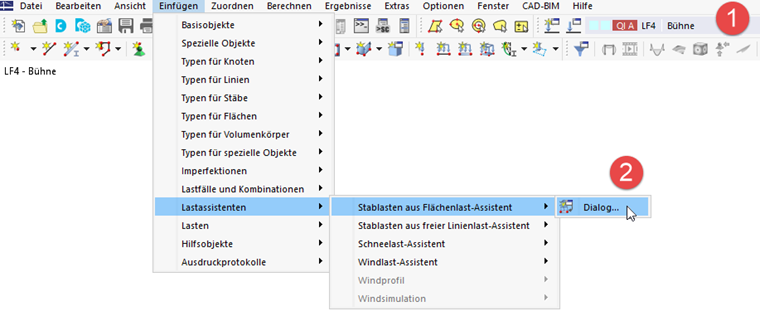

01 Lastassistenten

Der Dialog 'Neuer Lastassistent' öffnet sich.

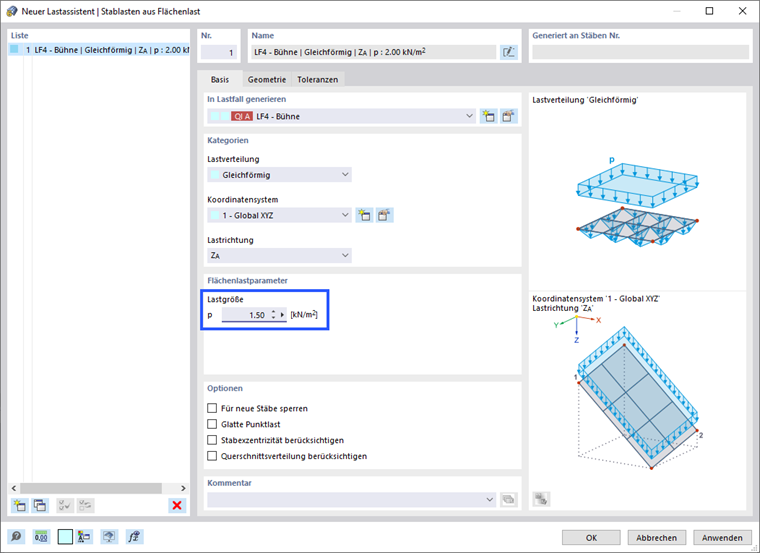

02 Dialog 'Neuer Lastassistent'

Die Lastverteilung 'Gleichförmig' und die Lastrichtung 'Z_A' ("Global in Z auf wahre Fläche") sind voreingestellt, was so passt. Geben Sie im Dialogabschnitt 'Flächenlastparameter' die Flächenlast von 1,5 kN/m² ein.

Gehen Sie zum Reiter Geometrie, um den Lastangriffsbereich festzulegen.

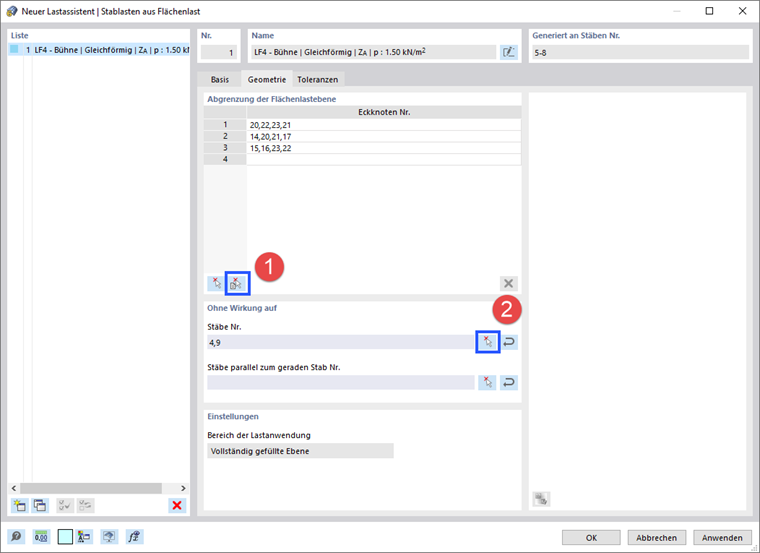

03 Reiter 'Geometrie' mit Funktionen zur grafischen Definition der Lastfläche

Um die 'Abgrenzung der Flächenlastebene' grafisch zu definieren, klicken Sie auf die Schaltfläche (1). Die Ansicht wird so geändert, dass Sie den Lastbereich durch Selektion der "Zellen" definieren können.

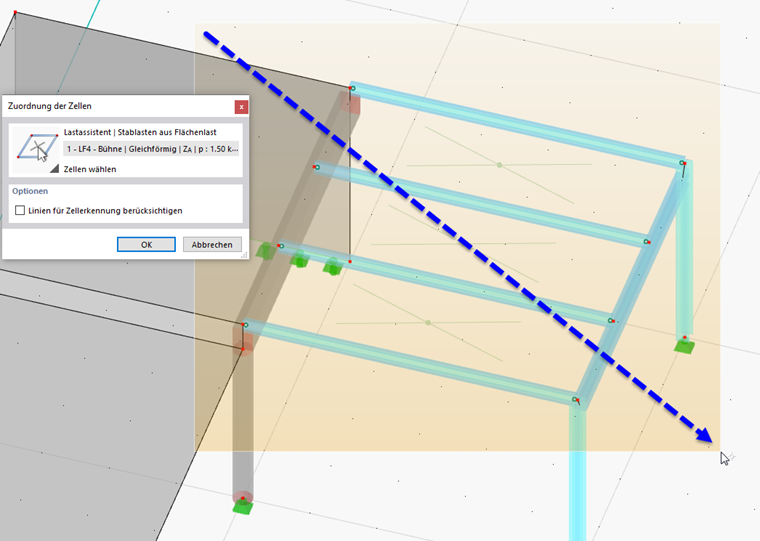

05 Zellen der Lastebene auswählen

Zellen sind vollständig geschlossene Bereiche zwischen Stäben und Linien. Sie werden durch X-Diagonalen symbolisiert.

Um die drei relevanten Zellen zu selektieren, klicken Sie diese nacheinander an oder ziehen Sie ein Fenster über der Bühne auf. Klicken Sie anschließend auf OK, um zum Dialog 'Neuer Lastassistent' zurückzukehren.

Die Nutzlast wirkt nur auf die Bühnenträger, nicht auf Unterzug und Rahmenträger. Um diese beiden Stäbe für die zu übertragenden Lasten auszuschließen, klicken Sie auf die Schaltfläche (2) im Dialogabschnitt 'Ohne Wirkung auf' (siehe Bild Reiter 'Geometrie'). Die Ansicht wird wieder geändert, damit Sie die Stäbe in der Grafik selektieren können.

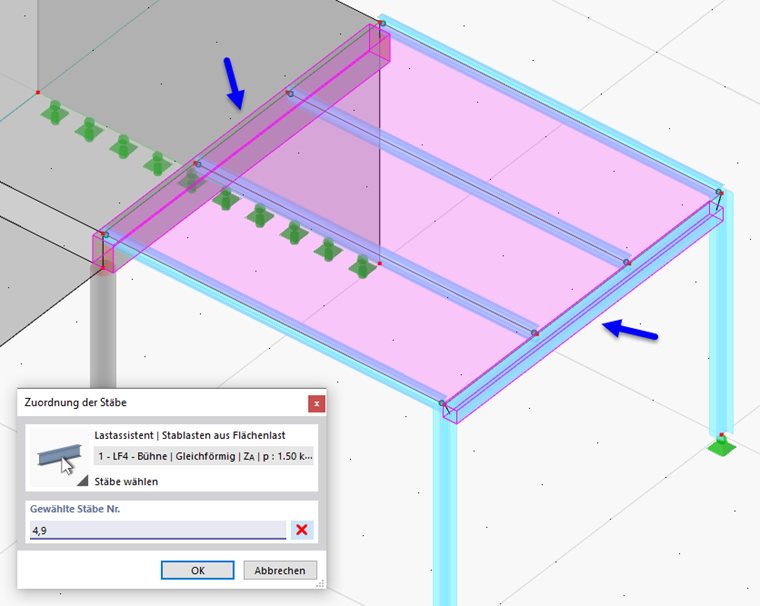

07 Unterzug und Rahmenträger auswählen

Wählen Sie den Unterzug (Nr. 4) und den Rahmenträger (Nr. 9) aus, sodass deren Nummern im Abschnitt 'Gewählte Stäbe' aufgelistet werden. Klicken Sie dann auf OK.

Schließen Sie den Lastassistenten mit OK. Die Flächenlast wird auf die Bühne aufgebracht.

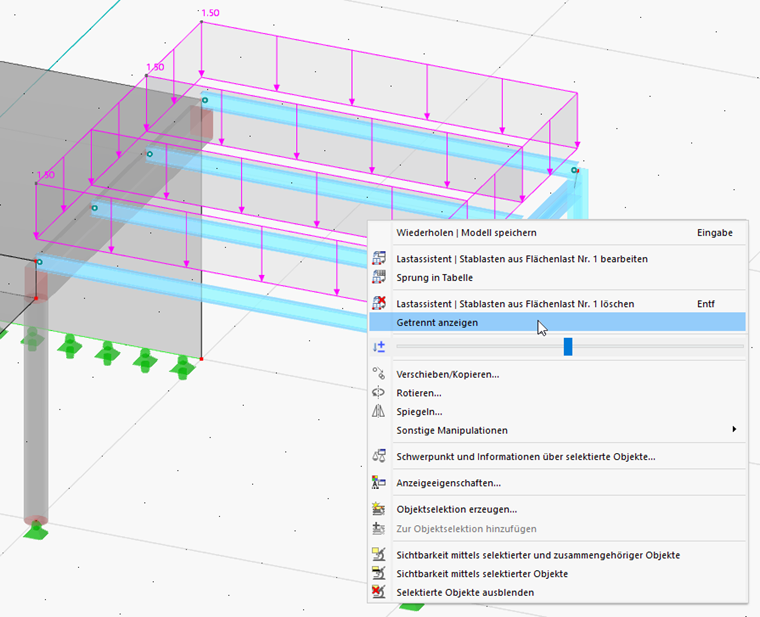

08 Flächenlast auf Bühne und zugehöriges Kontextmenü

Um die anteiligen Lastwerte der einzelnen Stäbe überprüfen zu können, muss die Anzeige der Last angepasst werden. Klicken Sie mit der rechten Maustaste auf die Flächenlast, um ihr Kontextmenü zu öffnen. Wählen Sie dort die Option Getrennt anzeigen aus.

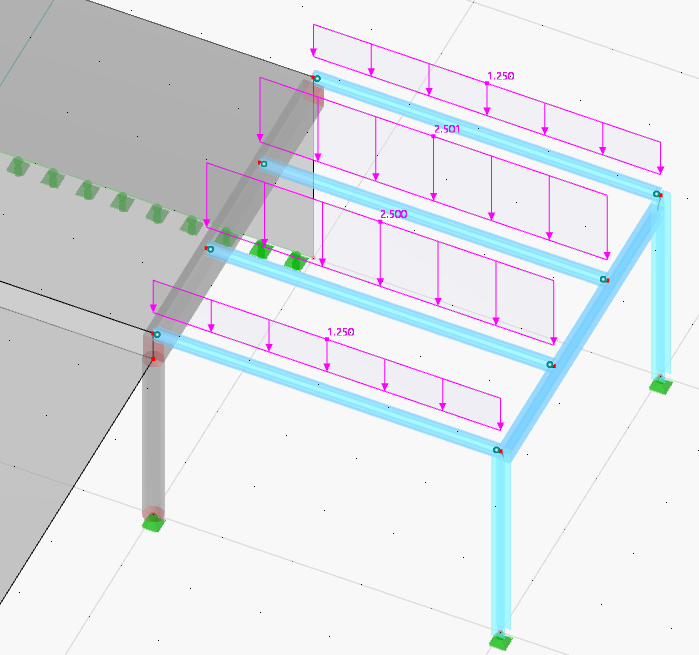

09 Stablasten

Die Mittelträger der Bühne tragen die doppelten Lasten. Unterzug und Rahmenträger sind lastfrei.

Lastdaten prüfen

Wie zuvor können alle Eingaben der Lasten im Navigator und in den Tabellen überprüft werden: Wählen Sie die Lasten (für LF1 bis LF3) bzw. Lastassistenten (für LF4) aus der Eintragsliste in der Tabellen-Symbolleiste (1). Anschließend stellen Sie in der Liste daneben den Lastfall ein (2) und wählen das Tabellenblatt aus, z. B. Flächenlasten (3).

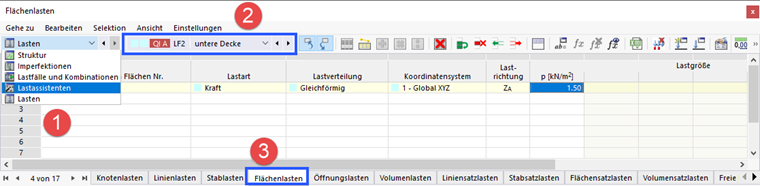

10 Tabellen für 'Lasten' auswählen

Die Modellobjekte und zugeordneten Lastwerte können in diesen Tabellen bei Bedarf geändert werden.
