Impostare LC4 sulla barra degli strumenti (1).
Per definire il carico della superficie sulle travi della piattaforma, è possibile calcolare i valori di carico su ogni asta e applicarli uno per uno. Un modo più semplice è utilizzare la funzione Creazione guidata di carichi che è stata attivata nella finestra di dialogo 'Dati base' (consultare il Add-on per l'analisi e la verifica immagine).

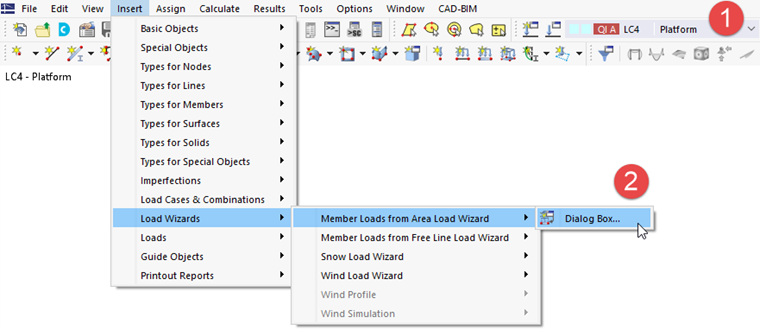

Nel menu Inserisci, scegliere Carichi guidati, Carichi di aste dalla creazione guidata di carichi superficiali e fare clic su { $$$}Finestra di dialogo (2).
Si apre la finestra di dialogo 'Nuovo assistente di carico'.

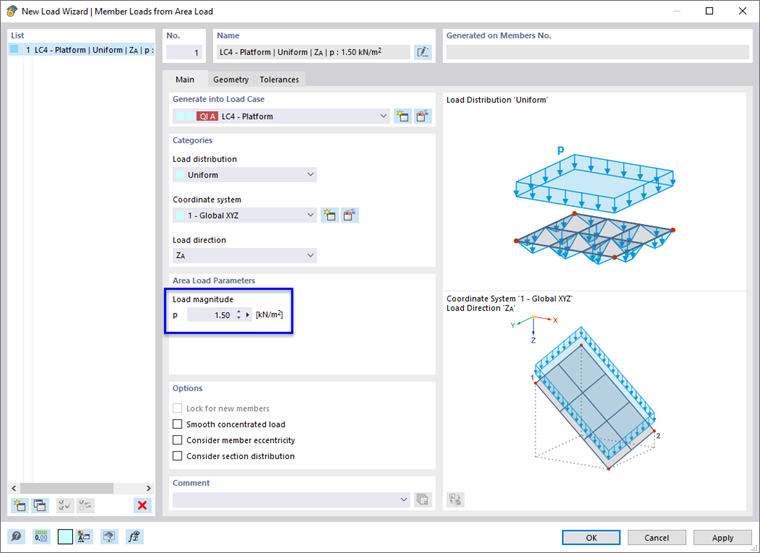

La distribuzione del carico 'Uniforme' e la direzione del carico 'ZA ' ("Z globale sull'area reale") sono preimpostate, il che è appropriato. Nell'area 'Parametri del carico superficiale', inserire il carico della superficie di 1.5 kN/m².
Fare clic sulla scheda Geometria per definire l'area di applicazione del carico.
Per definire graficamente il 'Confine del piano di carico superficiale', fare clic sul pulsante
(1). La vista è cambiata in modo da poter definire l'area di carico selezionando le sue "celle".
Le celle sono aree completamente chiuse tra aste e linee. Sono simboleggiati da X-diagonali.

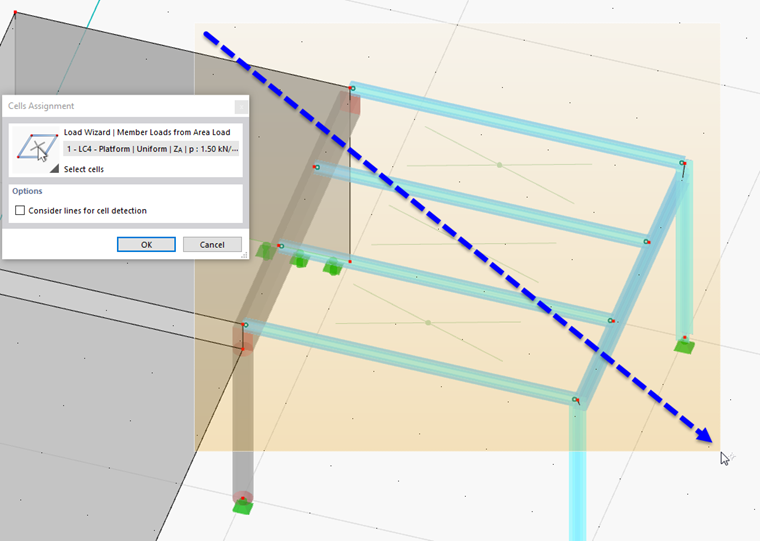

Per selezionare le tre celle pertinenti, fare clic su di esse una dopo l'altra o disegnare una finestra sopra la piattaforma. Quindi, fare clic su OK per tornare alla finestra di dialogo 'Nuova creazione guidata di carichi'.
Il carico variabile agisce solo sulle travi della piattaforma, non sulla trave emergente e sulla trave del telaio. Per escludere queste due aste per i carichi da convertire, fare clic sul pulsante

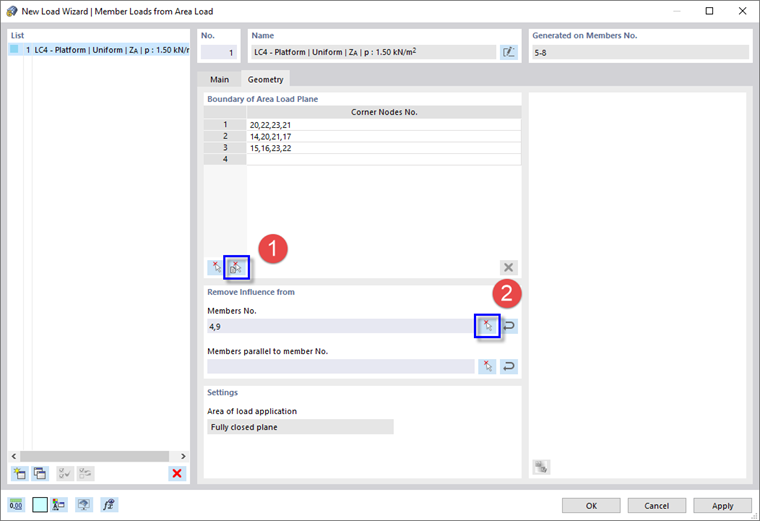

(2) nell'area 'Rimuovi influenza da' (consultare la scheda 'Geometria' immagine). La vista viene modificata di nuovo per consentire la selezione delle aste nel grafico.

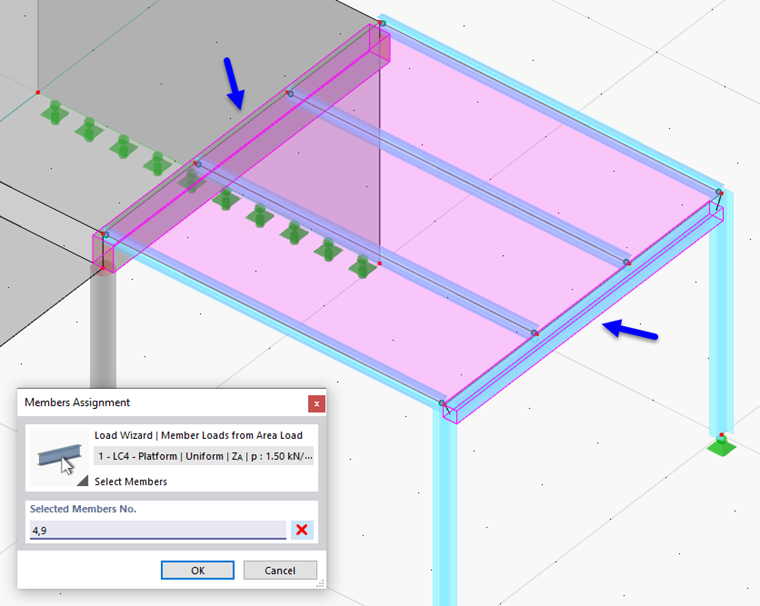

Seleziona la trave emergente (nr. 4) e la trave del telaio (nr. 9) in modo che i loro numeri siano elencati nell'area 'Selezionata Area delle aste'. Quindi, fare clic su OK.
Chiudi la procedura guidata di carico facendo clic su OK. Alla piattaforma viene applicato il carico superficiale.

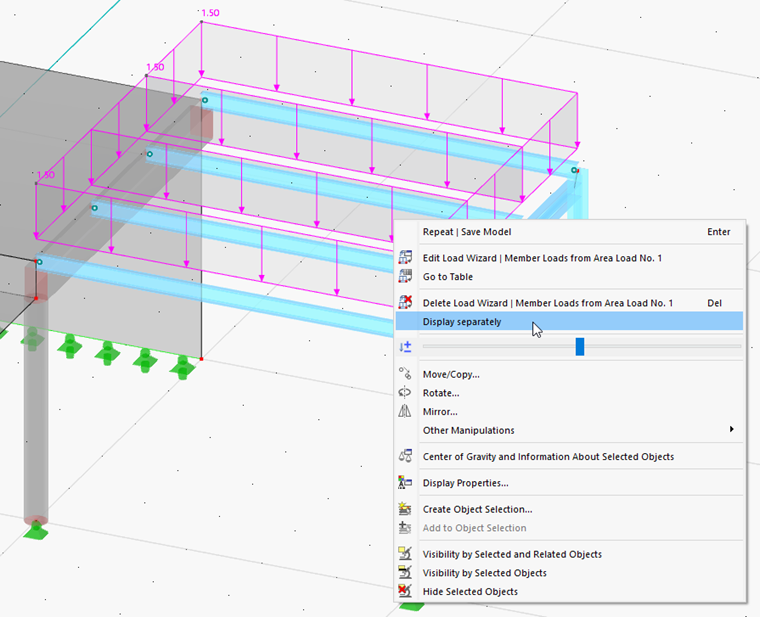

Per controllare i valori di carico proporzionale di ogni asta, è necessario modificare la visualizzazione del carico. Fare clic con il pulsante destro del mouse sul carico superficiale per aprire il menu di scelta rapida. Da lì, seleziona l'opzione Mostra separatamente.

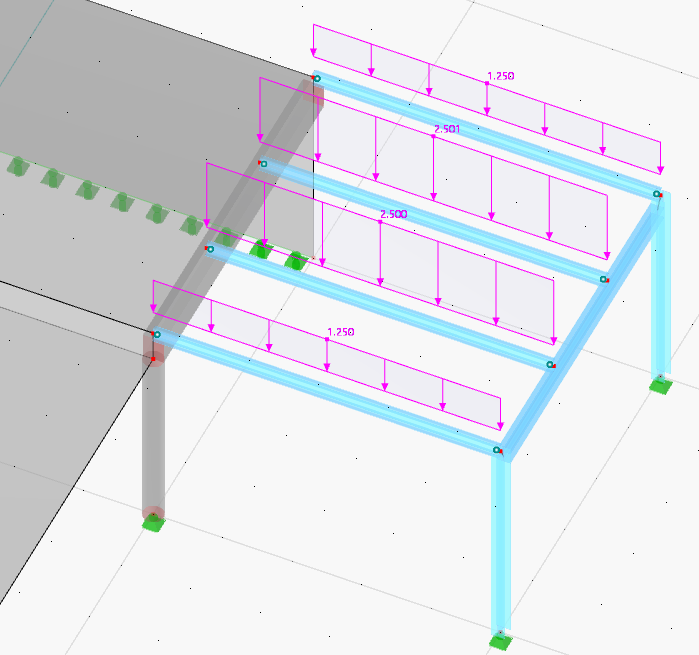

Le travi centrali della piattaforma hanno i doppi carichi. La trave emergente e la trave del telaio sono senza carichi.
Controllo dei dati del carico

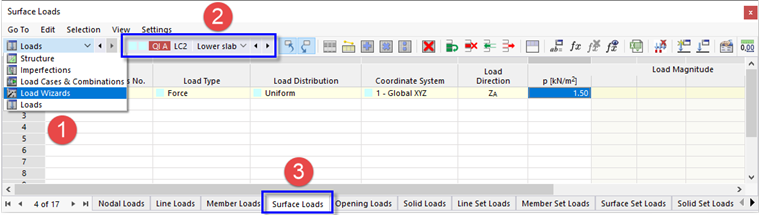

Come prima, tutti gli input dei carichi possono essere controllati nel navigatore e nelle tabelle: Selezionare Carichi (per CC1 - CC3) o Carichi guidati (per CC4) dall'elenco degli elementi nella barra degli strumenti della tabella (1). Quindi, impostare il caso di carico nell'elenco vicino ad esso (2) e selezionare il foglio della tabella, ad esempio Carichi delle superfici (3).
Gli oggetti del modello e i valori di carico assegnati possono essere modificati in quelle tabelle, se necessario.
