PO4

Ustaw PO4 na pasku narzędzi (1).

Aby zdefiniować obciążenie powierzchniowe na belkach pomostu, można obliczyć wartości obciążenia na każdym pręcie i zastosować je pojedynczo. Prostszym sposobem jest skorzystanie z generatorów obciążeń, które zostały aktywowane w oknie dialogowym 'Dane podstawowe' (zob. Rozszerzenia do analizy i wymiarowania ).

W menu Wstaw wskaż Generator obciążeń, Generator obciążeń prętowych z obciążeń powierzchniowych i kliknij Okno dialogowe (2).

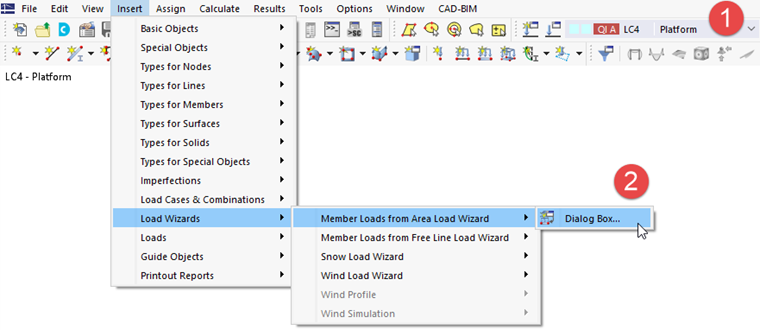

01 Generatory obciążeń

Otworzy się okno dialogowe 'Nowy generator obciążeń'.

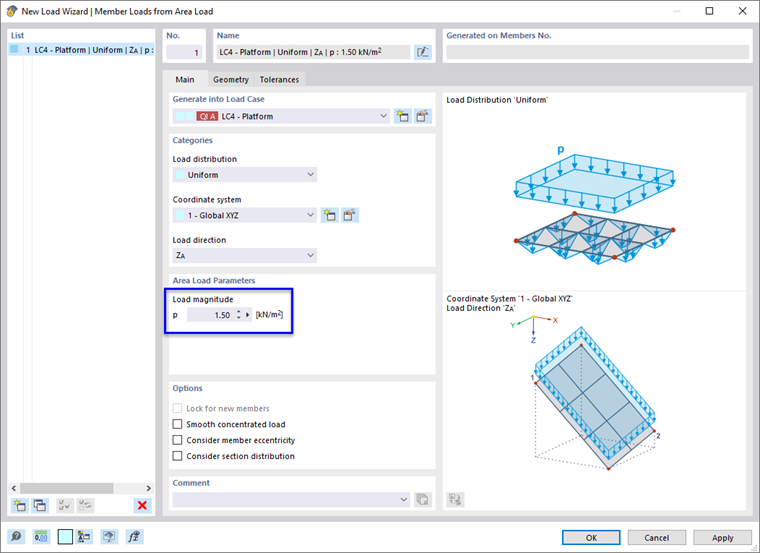

02 Okno dialogowe "Kreator nowego obciążenia"

Domyślnie ustawiony jest 'równomierny' rozkład obciążenia oraz kierunek obciążenia 'Z_A' („globalny Z na powierzchni rzeczywistej”), co w tym przypadku jest odpowiednim ustawieniem. W sekcji 'Parametry obciążenia powierzchniowego' wprowadź obciążenie powierzchniowe o wartości 1,5 kN/m².

Przejdź do zakładki Geometria, aby zdefiniować powierzchnię przyłożenia obciążenia.

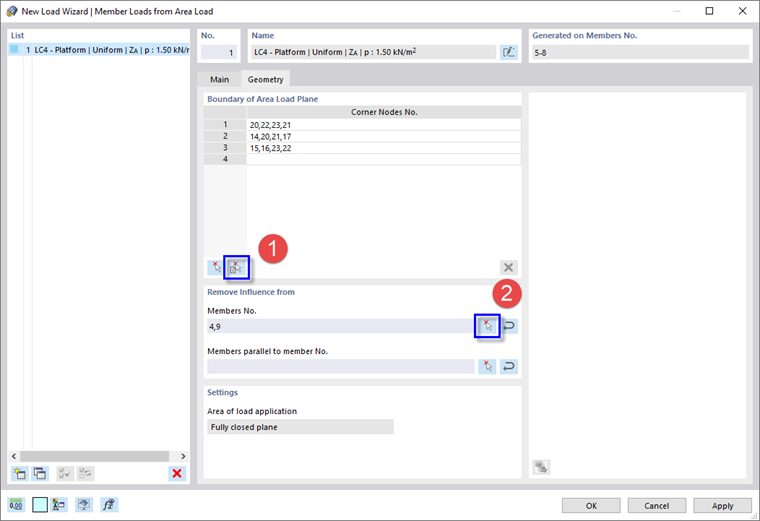

03 Zakładka "Geometria" z funkcjami graficznego definiowania obszaru obciążenia

Aby graficznie zdefiniować 'Ograniczenie płaszczyzny obciążenia powierzchniowego', kliknij przycisk (1). Widok zmienia się w taki sposób, że można zdefiniować powierzchnię obciążenia poprzez wybór jego "komórek".

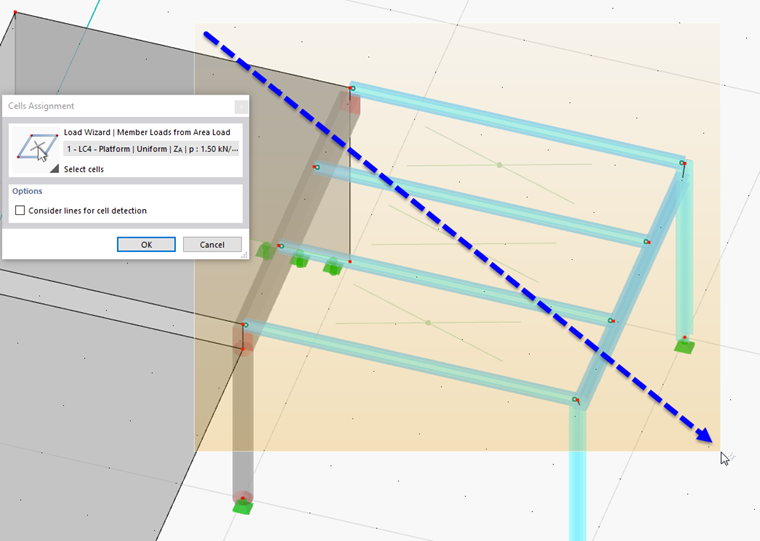

05 Wybór komórek płaszczyzny obciążenia

Komórki są całkowicie zamkniętymi obszarami pomiędzy prętami a liniami. Są one oznaczone liniami tworzącymi znak X.

Aby zaznaczyć trzy odpowiednie komórki, kliknij je kolejno lub przeciągnij obszar zaznaczenia nad pomostem. Następnie kliknij przycisk OK, aby powrócić do okna dialogowego 'Nowy generator obciążeń'.

Obciążenie zmienne działa tylko na belki pomostowe, ale nie na podciąg i belkę ramy. Aby pominąć te dwa pręty w obciążeniach, kliknij przycisk (2) w sekcji 'Usuń wpływ z' (zob. zakładka 'Geometria' ). Widok zostanie ponownie zmieniony, aby można było wybrać pręty w grafice.

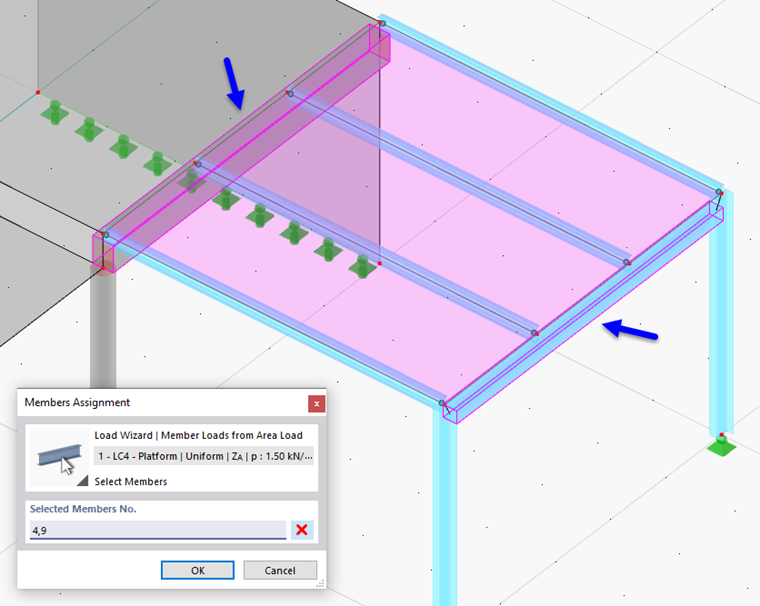

07 Wybór belki podtynkowej i dźwigara ramowego

Wybierz podciąg (nr 4) i belkę ramy (nr 9), tak by ich numery zostały wyszczególnione w sekcji 'Wybrane pręty'. Potwierdź przyciskiem OK.

Zamknij generator obciążeń przyciskiem OK. Do pomostu zostaje przyłożone obciążenie powierzchniowe.

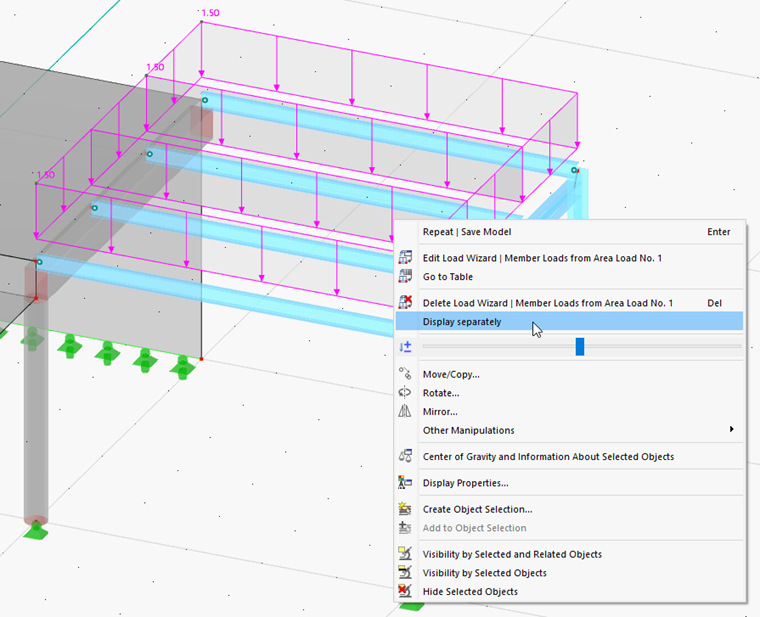

08 Obciążenie powierzchniowe na platformie i menu kontekstowe

Aby sprawdzić proporcjonalne wartości obciążenia poszczególnych prętów, należy dostosować wyświetlanie obciążenia. Kliknij "prawym przyciskiem myszy obciążenie powierzchniowe, aby otworzyć jego menu kontekstowe. W menu wybierz opcję Wyświetl oddzielnie.

09 Obciążenia prętowe

Środkowe belki pomostu mają podwójne obciążenia. Podciąg i belka ramy nie są obciążone.

Sprawdzanie danych obciążenia

Tak jak poprzednio, wszystkie zadane obciążenia można sprawdzić w nawigatorze i w tabelach: Z listy na pasku narzędzi tabeli (1) wybierz Obciążenia (dla PO1 do PO3) lub Generatory obciążeń (dla PO4). Następnie ustaw przypadek obciążenia na liście obok (2) i wybierz arkusz tabeli, np. Obciążenia powierzchniowe (3).

10 Wybór tabel "Obciążeń"

W razie potrzeby w tych tabelach można modyfikować obiekty modelu i przypisane wartości obciążeń.
