Définissez CC4 dans la barre d'outils (1).
Pour définir la charge surfacique sur les poutres de la plate-forme, il est possible de calculer les valeurs de charge pour chaque barre et de les appliquer une par une. Une option plus simple consiste à utiliser la fonction Assistants de charge, qui a été activée dans la boîte de dialogue « Données de base » (voir l'image Modules complémentaires pour l'analyse et la vérification ).

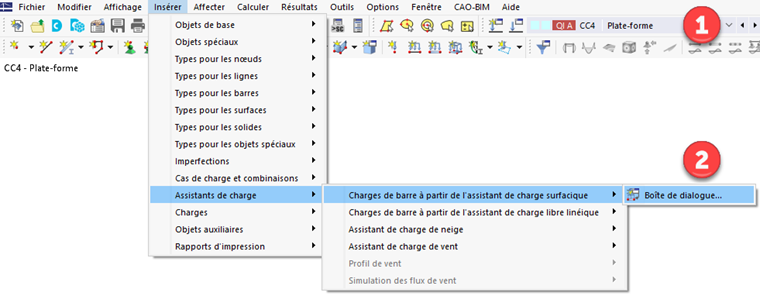

Dans le menu Insérer, pointez sur Assistants de charge, Charges de barre à partir de l'assistant de charge surfacique et cliquez sur Boîte de dialogue (2).

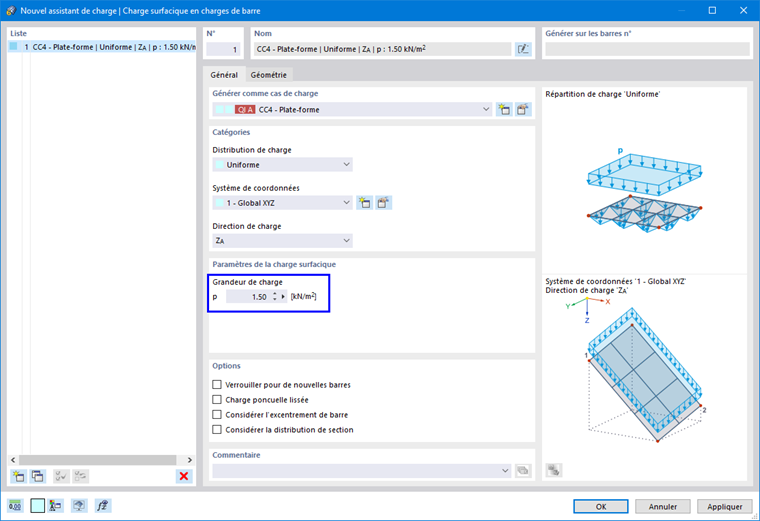

La boîte de dialogue « Nouvel assistant de charge » s'ouvre alors.
La distribution de charge « Uniforme » et la direction de la charge « ZA » (« Global en Z sur l'aire réelle ») sont logiquement prédéfinies. Dans la zone « Paramètres de la charge surfacique », entrez la charge surfacique correspondant à 1.5 kN/m².
Cliquez sur l'onglet Géométrie pour définir la zone d'application de charge.
Pour définir graphiquement la "limite du plan de charge surfacique", cliquez sur le bouton
(1). La vue est modifiée afin que la zone de charge puisse être définie via les « cellules ».
Les cellules sont des zones complètement fermées entre les barres et les lignes. Elles sont symbolisées par des diagonales X.

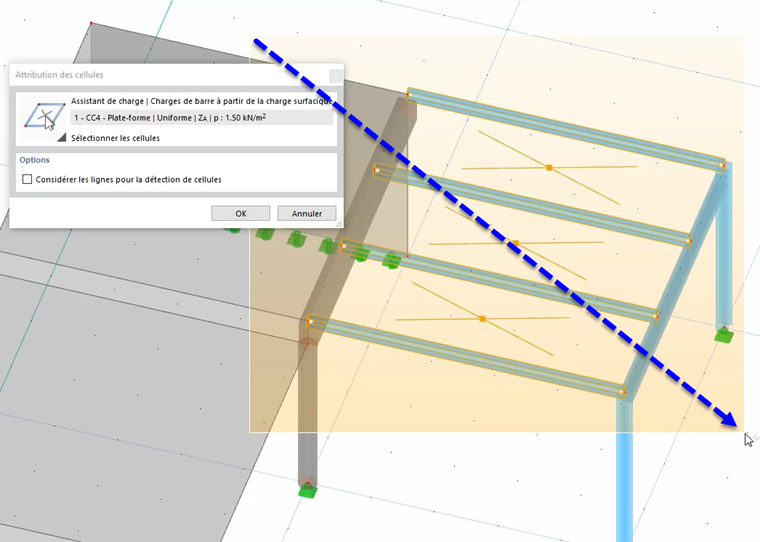

Pour sélectionner les trois cellules appropriées, cliquez dessus une par une ou tracez une fenêtre entourant la plate-forme. Cliquez ensuite sur OK pour revenir à la boîte de dialogue « Nouvel assistant de charge ».
La charge d'exploitation agit uniquement sur les poutres de la plate-forme et non sur la retombée de poutre et la poutre de portique. Pour exclure ces deux barres des charges à convertir, cliquez sur le bouton
(2) dans la zone « Supprimer l'influence de » (voir la figure Onglet « Géométrie »). La vue est à nouveau modifiée afin que vous puissiez sélectionner graphiquement les barres.

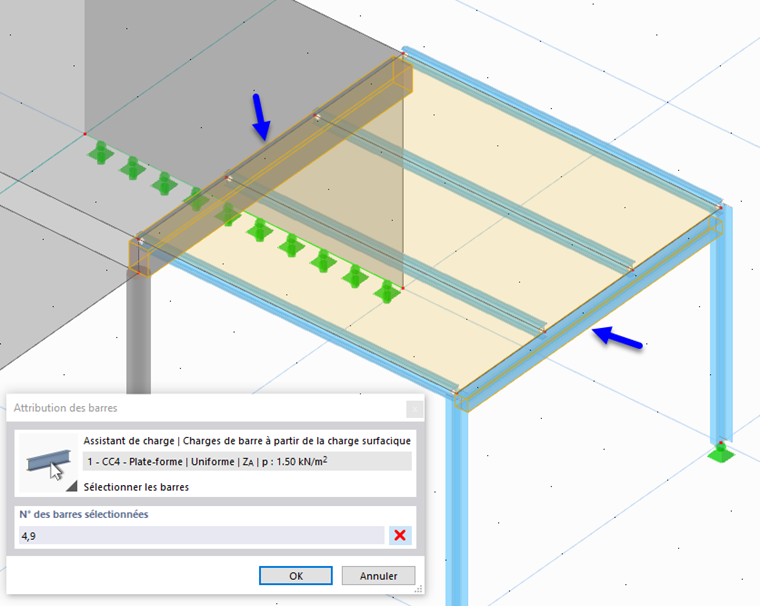

Sélectionnez la retombée de poutre (n° 4) et la poutre de portique (n° 9) de sorte que leurs numéros soient listés dans la zone « Barres sélectionnées ». Cliquez ensuite sur OK.
Fermez l'assistant de charge en cliquant sur OK. La charge surfacique est appliquée à la plate-forme.

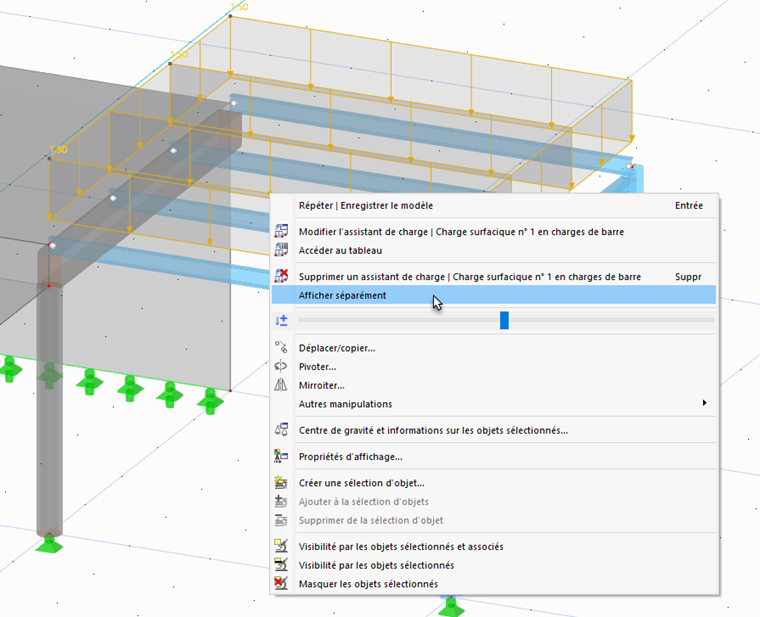

Pour vérifier les valeurs de charge proportionnelle de chaque barre, il est nécessaire d'ajuster l'affichage de la charge. Effectuez un clic droit sur la charge surfacique pour ouvrir le menu contextuel. Sélectionnez l'option Afficher séparément.

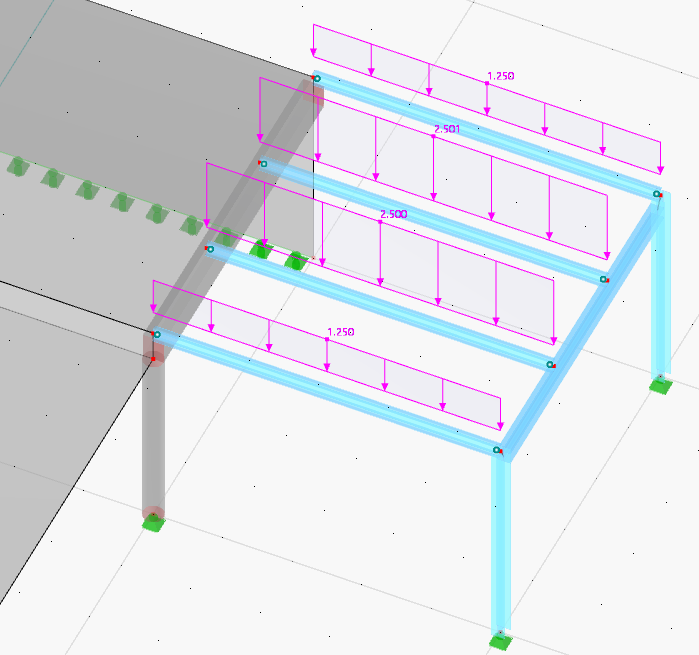

Les poutres centrales de la plate-forme supportent deux fois plus de charges. Les retombées de poutre et les poutres de portique sont libres de toute charge.
Vérification des données de charge

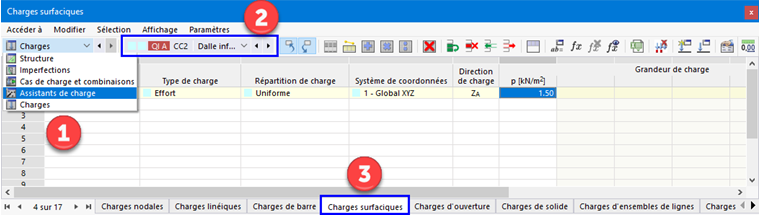

Comme précédemment, toutes les entrées de charges peuvent être vérifiées dans le navigateur et dans les tableaux : Dans la barre d'outils du tableau (1), sélectionnez Charges (pour CC1 à CC3) ou Assistants de charge (pour CC4). Sélectionnez ensuite le cas de charge dans la liste à côté de lui (2) ainsi que la feuille de calcul, par exemple Charges surfaciques (3).
Les objets du modèle et les valeurs de charge assignées peuvent être modifiés dans ces tableaux si nécessaire.
