LC4

Nastavte LC4 na panelu nástrojů (1).

K definování plošného zatížení na nosnících platformy je možné vypočítat hodnoty zatížení na každém prutu a aplikovat je jeden po druhém. Jednodušší způsob je využití funkce Průvodci zatížením, která byla aktivována v dialogovém okně 'Základní údaje' (viz Doplňky pro analýzu a návrh obrázek).

V nabídce Vložit přejděte na Průvodci zatížením → Zatížení prutů z průvodce plošným zatížením a klikněte na Dialogové okno (2).

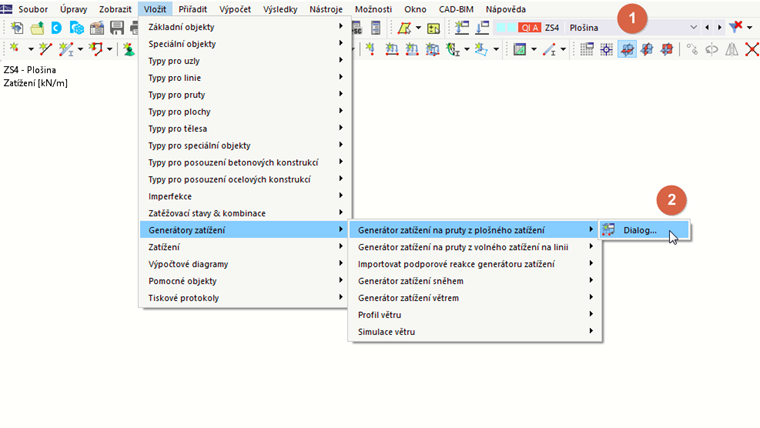

Generátory zatížení

Otevře se dialogové okno 'Nový průvodce zatížením'.

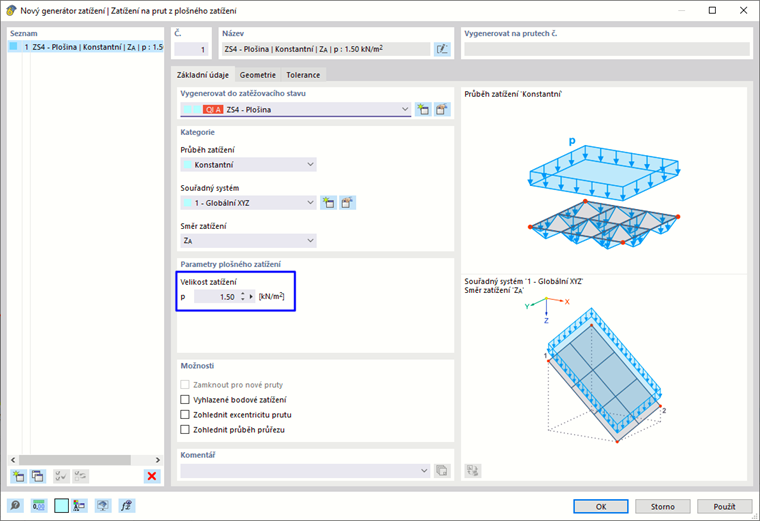

Dialog „Nový generátor zatížení“

Distribuce zatížení 'Rovnoměrné' a směr zatížení 'Z_A' („globální Z na skutečné ploše“) jsou přednastaveny, což je vhodné. V oblasti 'Parametry plošného zatížení' zadejte plošné zatížení 1,5 kN/m².

Klikněte na kartu Geometrie pro definování oblasti aplikace zatížení.

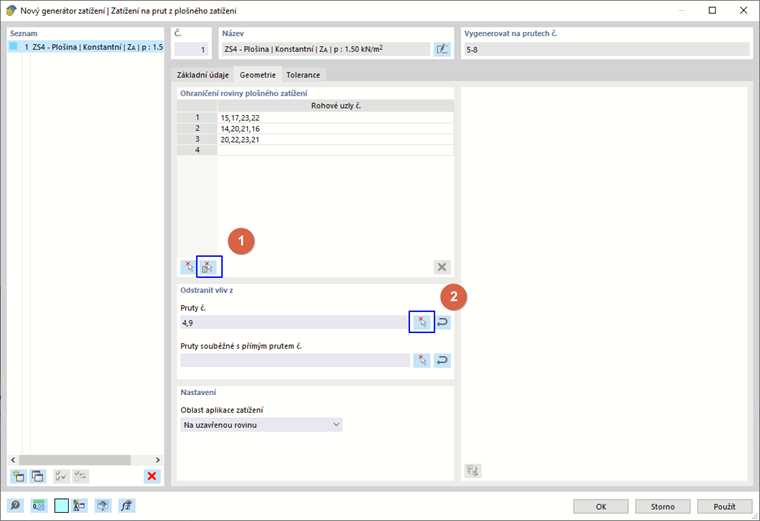

Záložka "Geometrie" s funkcemi pro grafické zadání zatížení

Pro grafické definování 'Hranic roviny plošného zatížení' klikněte na tlačítko (1). Zobrazení se změní tak, abyste mohli definovat oblast zatížení výběrem jejích „buněk“.

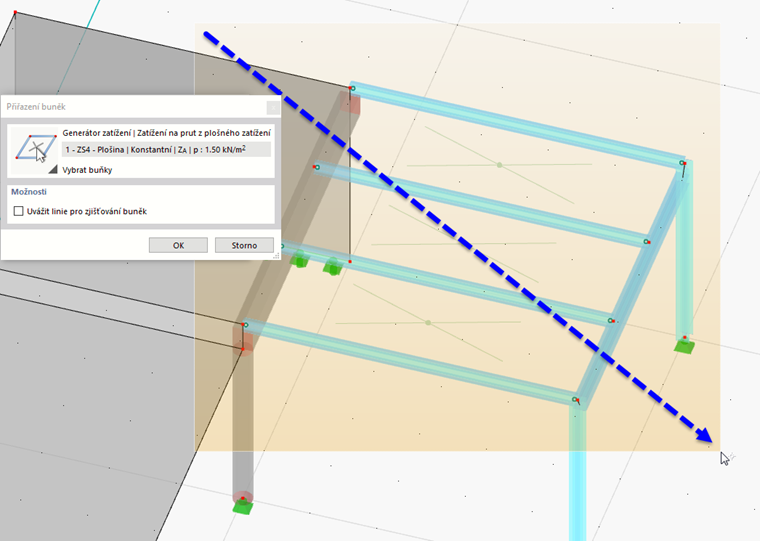

Výběr buněk v rovině zatížení

Buňky jsou plně uzavřené oblasti mezi pruty a liniemi. Jsou symbolizovány diagonálami typu X.

Pro výběr tří relevantních buněk na ně klikněte jeden po druhém nebo nakreslete okno nad platformou. Poté klikněte na OK pro návrat do dialogového okna 'Nový průvodce zatížením'.

Provozní zatížení působí pouze na nosníky platformy, ne na viditelný nosník a příhradový nosník. Chcete-li vyloučit tyto dva pruty ze zatížení, která mají být převedena, klikněte na tlačítko (2) v oblasti 'Odstranit vliv z' (viz obrázek Karta 'Geometrie'). Zobrazení se opět změní, abyste mohli vybrat pruty v grafice.

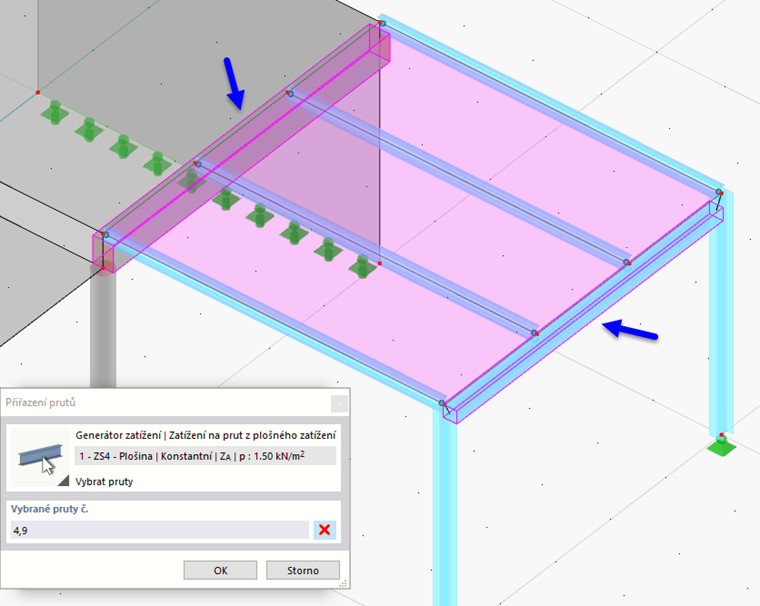

Výběr průvlaku a nosníku rámu

Vyberte viditelný nosník (č. 4) a příhradový nosník (č. 9), aby byla jejich čísla uvedena v oblasti 'Vybrané pruty'. Poté klikněte na OK.

Zavřete průvodce zatížením kliknutím na OK. Plošné zatížení je aplikováno na platformu.

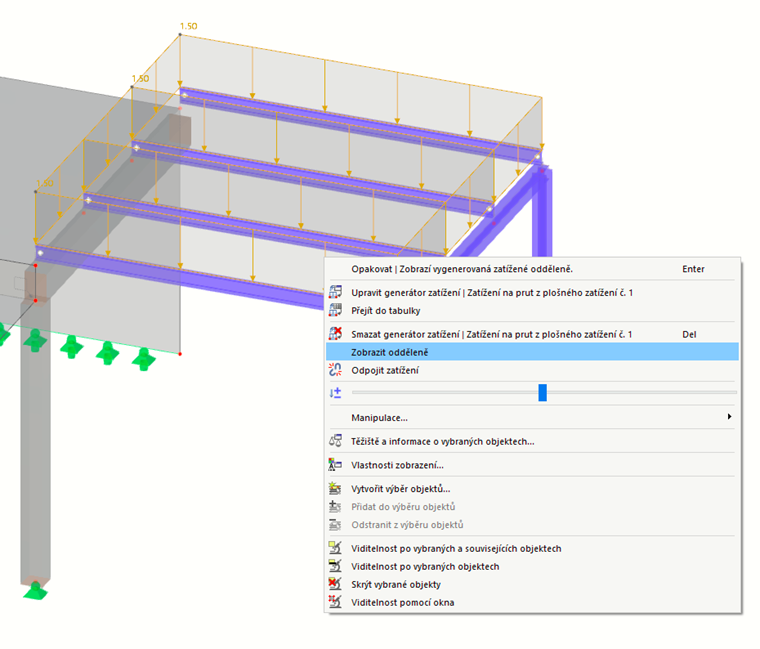

Plošné zatížení na plošinu a její místní nabídka

Chcete-li zkontrolovat proporcionální hodnoty zatížení každého prutu, je třeba upravit zobrazení zatížení. Klikněte pravým tlačítkem myši na plošné zatížení, abyste otevřeli jeho nabídku zkratek. Odtud vyberte možnost Zobrazit zvlášť.

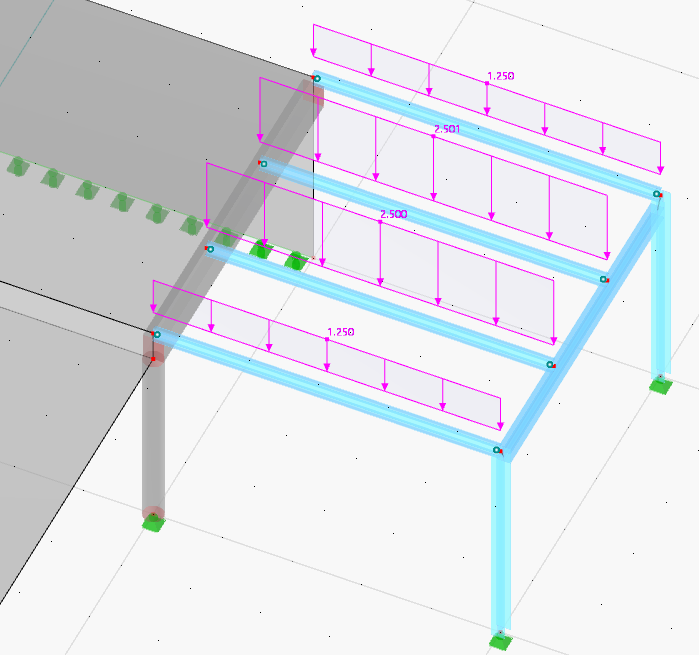

Zatížení na pruty

Střední nosníky platformy mají dvojnásobná zatížení. Viditelný nosník a příhradový nosník jsou bez zatížení.

Kontrola dat zatížení

Stejně jako předtím, všechny vstupy zatížení lze zkontrolovat v navigátoru a tabulkách: Vyberte Zatížení (pro LC1 až LC3) nebo Průvodci zatížením (pro LC4) ze seznamu položek na panelu nástrojů tabulky (1). Poté nastavte zatěžovací případ v seznamu vedle něj (2) a vyberte tabulkový list; například Plošná zatížení (3).

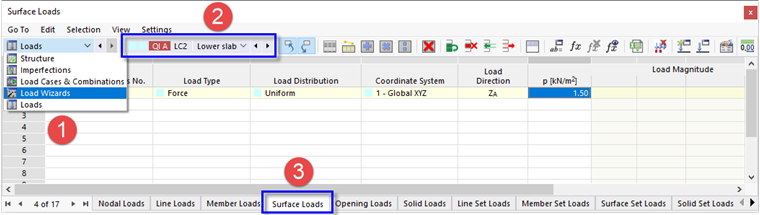

Výběr tabulek "Zatížení"

Objekty modelu a přiřazené hodnoty zatížení lze v těchto tabulkách podle potřeby upravovat.
