EN 1997-1: Carichi fortemente eccentrici
Secondo la EN 1997-1 [1] 6.5.4, non è necessario prendere precauzioni particolari se, in generale per una base di fondazione rettangolare, vale:
Le formule si riferiscono alla limitazione della 2a larghezza del nucleo, che è di forma ellittica. Le eccentricità ex ed ey vengono considerate separatamente.
Per fondazioni rettangolari, l'eccentricità della risultante del carico non deve quindi superare 1/3 della lunghezza laterale, per fondazioni circolari 0,6 del raggio. Se l'eccentricità supera i valori limite indicati, devono essere prese precauzioni particolari secondo il paragrafo 2.4.2.

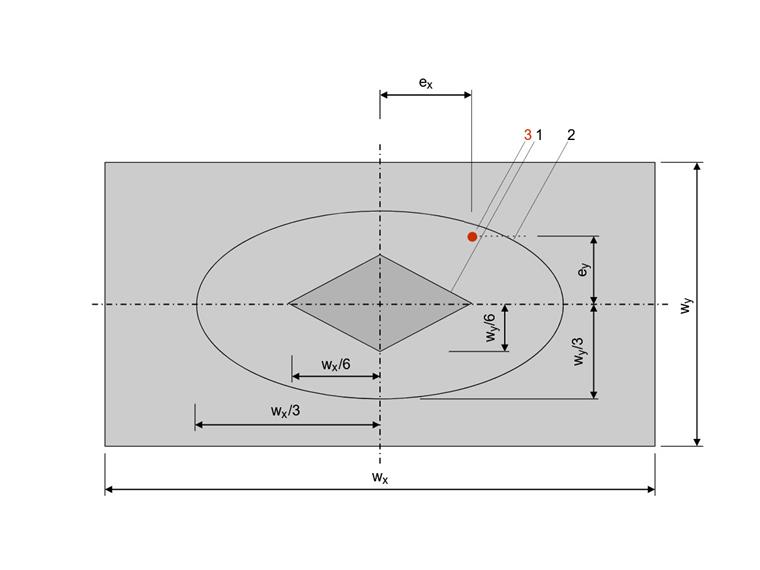

Indicazione 1 : La limitazione della 1a larghezza del nucleo è rappresentata da un rombo.
Indicazione 2 : La limitazione della 2a larghezza del nucleo è rappresentata da un'ellisse.
Indicazione 3 : Il punto di applicazione della risultante è il punto in cui l'intero carico risultante agisce sulla base di fondazione.
IBC 2021 / ACI 318-19 (ASD): Carichi con grandi eccentricità
Scopo della verifica
La verifica per carichi con grandi eccentricità controlla se il carico verticale risultante rimane entro i limiti di eccentricità ammissibili della base di fondazione. Ciò garantisce che la forza risultante si trovi all'interno del nucleo della sezione della fondazione e che sia mantenuto il contatto su tutta la superficie tra fondazione e sottosuolo.
Procedura generale
La verifica viene condotta separatamente per entrambe le direzioni principali della fondazione. Le eccentricità del carico verticale risultante derivano dai momenti flettenti agenti e dal carico verticale totale:
|
ex, ey |
Eccentricità del carico verticale risultante [ft] |
|
My, Mx |
momenti flettenti alla base di fondazione [kipft] |
|
P |
carico verticale totale sulla fondazione [kip] |
Limiti di eccentricità
Le eccentricità ammissibili sono determinate in base alle dimensioni della fondazione:
Verifica
La condizione determinante risulta dall'eccentricità normalizzata maggiore:
Se la risultante si trova al di fuori del nucleo della sezione della fondazione, si verifica una parziale perdita di contatto e l'ipotesi di una distribuzione lineare della tensione non è più valida.
Configurazione del software
La verifica viene eseguita automaticamente per tutte le combinazioni di carico definite. I momenti flettenti e le forze verticali sono ricavati dai casi di carico e dalle combinazioni di carico selezionati. Le dimensioni della fondazione necessarie per determinare i limiti di eccentricità sono ricavate dalla geometria delle fondazioni definita.
