La verifica della rotazione della fondazione secondo DIN EN 1997-1 [1] A 6.6.5 controlla se si verifica un giunto aperto a causa di azioni permanenti e della combinazione di carico più sfavorevole oltre il centro di gravità dell'area di fondazione. In questo modo si garantisce che l'eccentricità della risultante della pressione del suolo non superi i valori limite ammissibili.
Contrassegno 1 : La limitazione della 1a larghezza del nucleo è rappresentata da un rombo.
Contrassegno 2 : La limitazione della 2a larghezza del nucleo è rappresentata da un'ellisse.
Contrassegno 3 : Il punto di applicazione della risultante è il punto in cui l'intero carico risultante agisce sulla base di fondazione.
Azioni permanenti
Per fondazioni su terreni non coesivi e coesivi, non deve formarsi alcun giunto aperto nella base di fondazione a causa delle azioni permanenti caratteristiche. Ciò è garantito se la risultante della pressione del suolo si trova all'interno della 1a larghezza del nucleo. La 1a larghezza del nucleo limita l'eccentricità biassiale ammissibile all'interno di un'area a forma di rombo.
La condizione da verificare è:

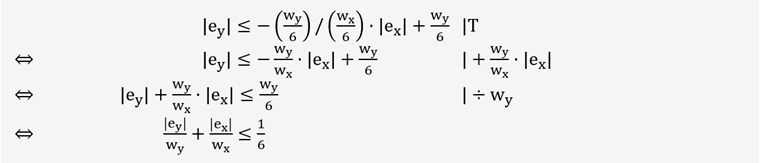

Derivazione della condizione La condizione è derivata dalla seguente disuguaglianza risultante da un'equazione lineare:
I valori assoluti sono necessari affinché questa disuguaglianza sia valida per tutti i quadranti e la limitazione a forma di rombo sia completamente coperta.
I singoli passaggi della derivazione sono illustrati nella figura seguente:
Combinazione più sfavorevole di azioni permanenti e variabili
L'eccentricità della risultante della pressione del suolo dovuta ad azioni permanenti e variabili caratteristiche può essere al massimo tale che la base di fondazione rimanga in compressione fino al suo centro di gravità. Ciò significa che deve essere rispettata la 2a larghezza del nucleo. Essa è limitata da un'ellisse.
La condizione da verificare è:

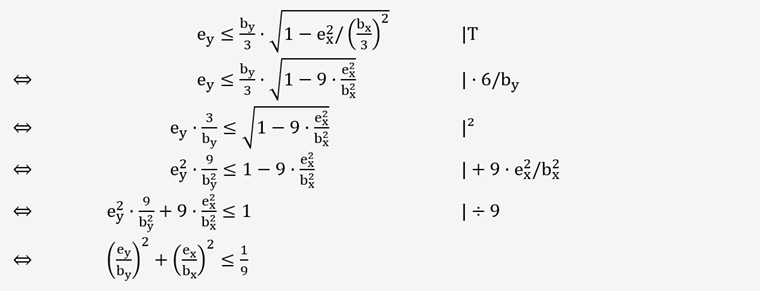

Derivazione della condizione La condizione è derivata dalla seguente disuguaglianza:
Si tratta dell'equazione dell'ellisse con centro (0|0) e diametri 2 ⋅ wy / 3 e 2 ⋅ wx / 3.
I singoli passaggi della derivazione sono illustrati nella figura seguente:
