2007-08-17

Praktyczna analiza statyczno-wytrzymałościowa słupów kratowych w porównaniu z dokładniejszymi obliczeniami

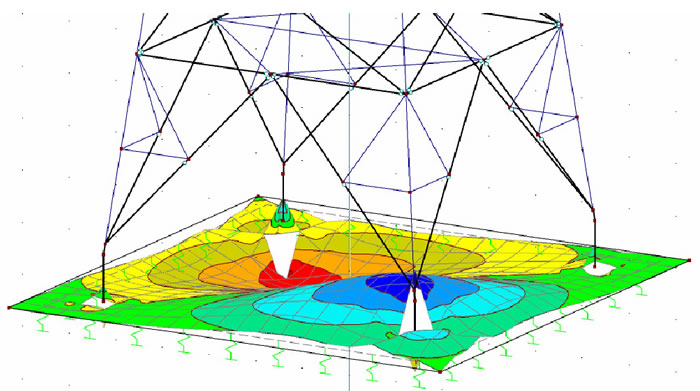

W praktyce obliczeniowej stosowane są dwie metody, tak zwane metody aproksymacyjne. Tutaj maszt kratowy jest postrzegany jako trójwymiarowa konstrukcja. Pierwsza metoda aproksymacji opiera się na predefiniowanych wzorach. W ten sposób siły prętowe przestrzennej wieży kratowej mogą być obliczane ręcznie w bardzo pomysłowy, ale również przejrzysty sposób w płaszczyźnie.

Autor	Dirk Makoben
Uczelnia	Wyższa Szkoła Zawodowa w Darmstadt

W programach do analizy statyczno-wytrzymałościowej obliczenia oparte są na metodzie przemieszczeń (WGV). Do opracowania drugiej metody aproksymacji i bardziej precyzyjnych obliczeń wykorzystano oprogramowanie do analizy statyczno-wytrzymałościowej firmy Ingenieur-Software Dlubal GmbH. Wykorzystano program do obliczeń konstrukcji przestrzennych RSTAB6 oraz program elementów skończonych do obliczeń konstrukcji przestrzennych RFEM3. W ramach tej pracy programy te zostały udostępnione jako pełne wersje z sześciomiesięczną licencją studencką.

„ Przede wszystkim chciałbym bardzo podziękować za udostępnienie oprogramowania Dlubal. Praca z programami RSTAB6 i RFEM3 była przyjemnością. Jest to również bardzo duży komplement dla zespołu wsparcia w firmie Dlubal GmbH. Odpowiedzi na pytania były szybkie i zawsze prowadziły do celu. Udało mi się ukończyć studia bardzo pozytywnie dzięki wsparciu i uzyskaniu licencji studenckiej od Ingenieur-Software Dlubal GmbH. "

Pobrane

Spis treści (PDF - 87.1 kB)

87,15 KB
